Aimant permanent fixe, permanent mobile ou électromagnétique ?
Le choix d’un overband conditionne votre efficacité de tri, vos coûts énergétiques et votre maintenance. Chaque technologie répond à des contraintes spécifiques : flux stable ou variable, installation fixe ou mobile, besoin de contrôle ou recherche d’autonomie. Lenoir-Mec vous propose une lecture claire des trois principales options du marché pour vous aider à identifier celle qui correspond réellement à votre configuration de production.

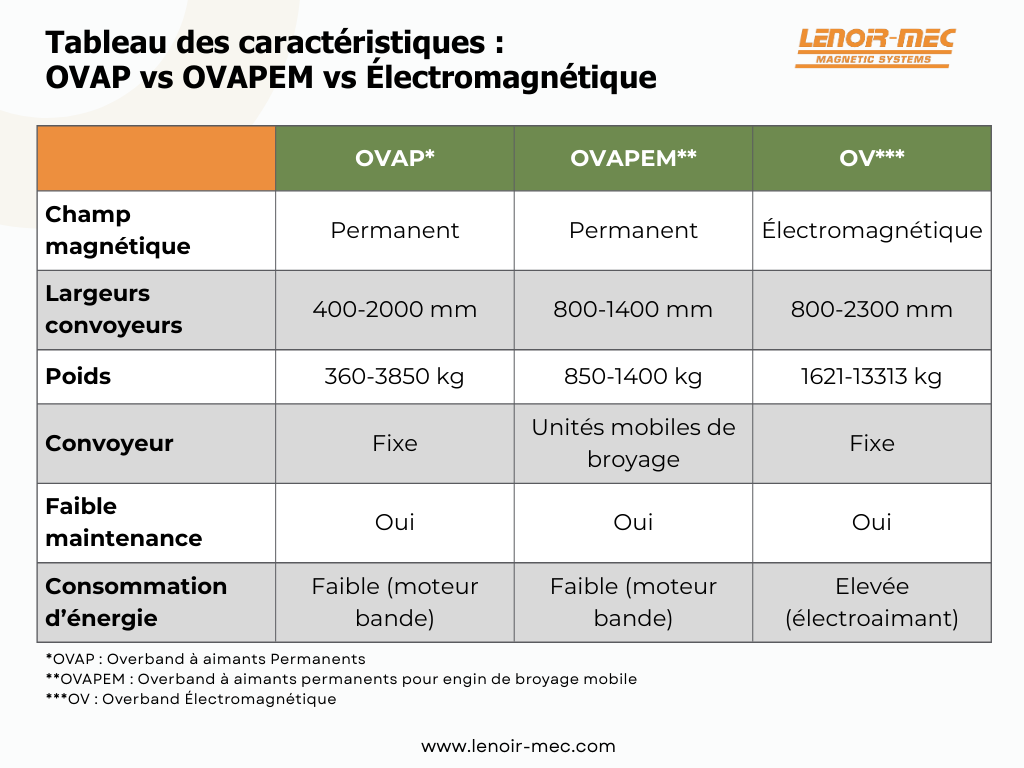

Comment utiliser ce tableau des caractéristiques : OVAP vs OVAPEM vs Électromagnétique
Ces trois technologies remplissent la même mission : extraire les contaminants ferromagnétiques de votre produit. Leur différence réside dans la façon d’y parvenir et les contraintes qu’impose votre installation.
La démarche de sélection commence par vos contraintes d’exploitation. La largeur de votre convoyeur détermine les modèles compatibles. Le poids du séparateur magnétique est tout aussi décisif : suspendre 13 tonnes (OV maximum) n’a rien à voir avec 1,4 tonne (OVAP). Votre structure métallique doit encaisser cette charge, c’est un impératif technique.
Une fois ces contraintes validées, examinez votre contexte énergétique et opérationnel. Les aimants permanents (OVAP) génèrent leur champ magnétique sans consommer d’électricité, 24h/24, sans variation. Tandis que l’électro-aimant (OV) nécessite une alimentation continue, mais délivre en contrepartie une puissance de séparation plus importante : vous choisissez entre aimant permanent et électroaimant.
Le tableau synthétise ces arbitrages : dimensions compatibles ? Poids supportable ? Énergie disponible ou recherche d’autonomie ? chaque réponse « non » ou « oui » élimine ou confirme, jusqu’à choisir la technologie qui s’adapte à votre besoin.

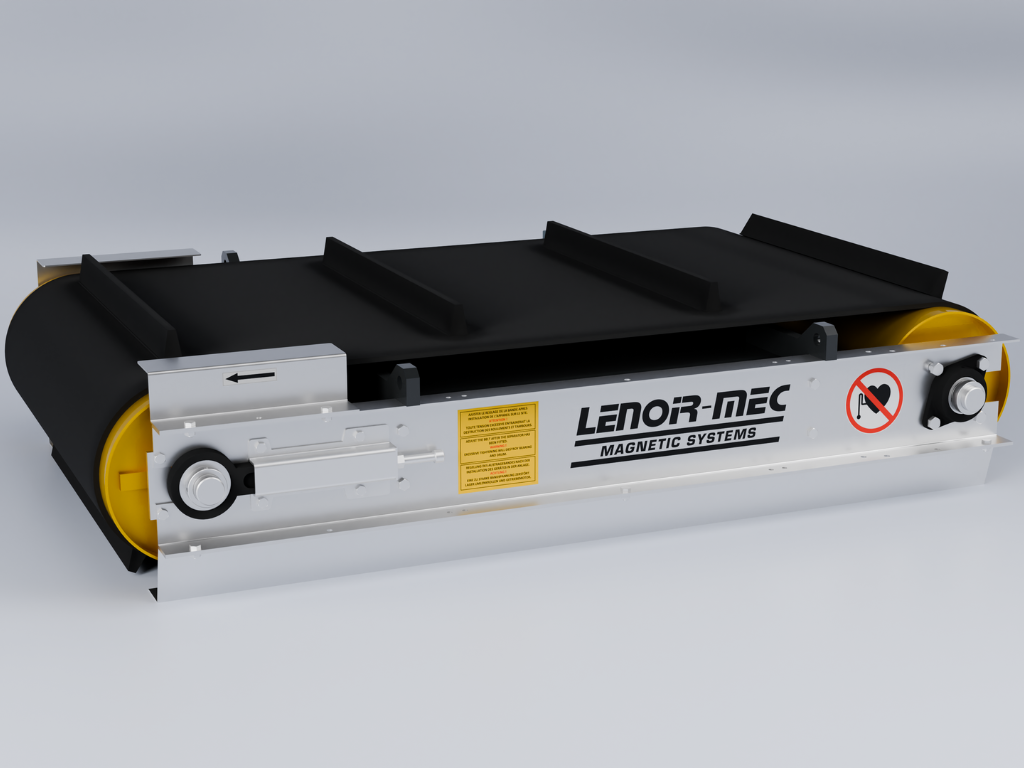

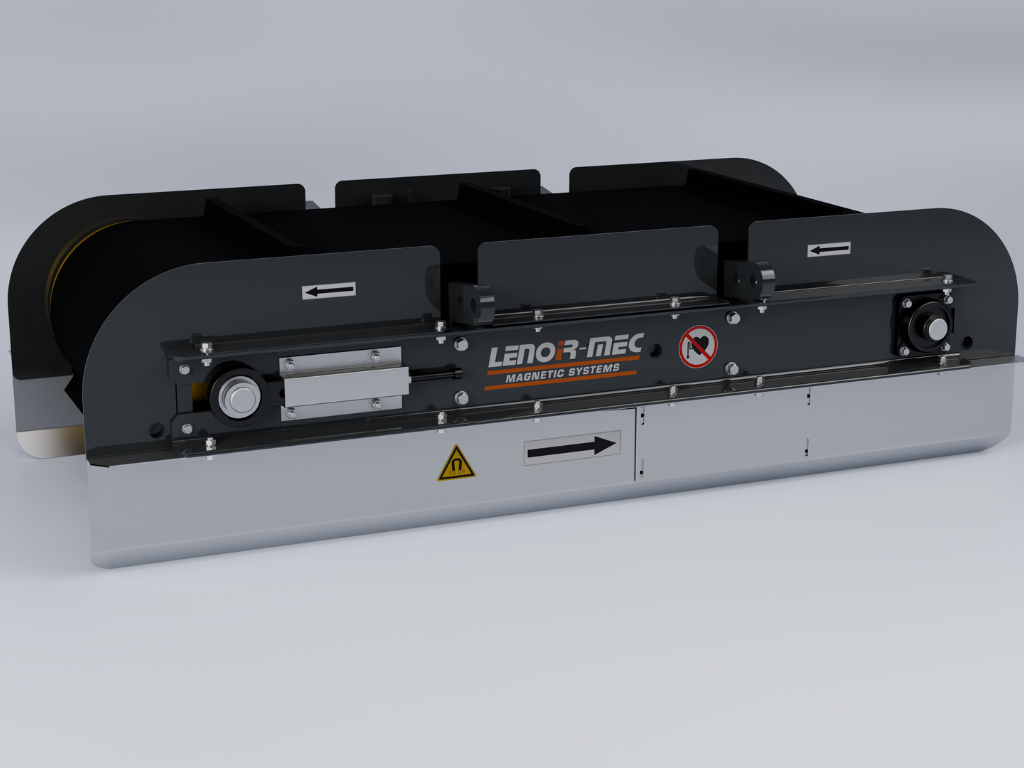

Overband à aimants Permanents (OVAP) : La Référence pour convoyeurs Fixes
L’OVAP est le séparateur magnétique des ligne fixes : carrières de granulats, mines et carrières, recyclage de déchets inertes, industries agroalimentaires, scieries.
Caractéristiques clés : L’Overband à aimants permanents a consommation électrique faible (moteur d’entrainement de la bande). Grâce à ses aimants permanents (ferrite ou néodyme), il fonctionne sans alimentation électrique, 24h/24, 365 jours par an. Son système autonettoyant intégré évacue les ferromagnétiques captés sans intervention humaine. Avec une vitesse de convoyeur entre 0,5 et 3 m/s, il s’adapte à la plupart des lignes de production. Sa maintenance est quasiment inexistante.
Le montage flexible (en position transversale ou longitudinale à la jetée) permet de l’intégrer facilement dans des configurations variées, même sur des lignes existantes, tout en garantissant une extraction continue et régulière des métaux ferreux.
Fonctionnement : Les aimants permanents génèrent un champ magnétique constant qui attire les contaminants ferromagnétiques circulant sous le séparateur. Ces polluants sont plaqués contre la bande transporteuse intégrée, puis évacués dans une zone de décharge, loin du flux principal.
Étude de cas : Carrière de granulats en Auvergne-Rhône-Alpes
Contexte : Une carrière produisant des granulats rencontrait des problèmes récurrents de contamination ferreux (morceaux d’armatures, boulons) provoquant des casses sur les concasseurs secondaires, avec un coût important en interventions et réparations.
Solution : Mise en place d’un OVAP au-dessus de la ligne d’alimentation du concasseur, en adéquation avec les caractéristiques du produit.
Le directeur de production témoigne : « Nous avons installé l’OVAP en juin, et depuis, on l’oublie. Il tourne, il fait son boulot, point. Plus d’arrêts en urgence, plus de stress, plus de casses. Un gain de rentabilité non négligeable. »

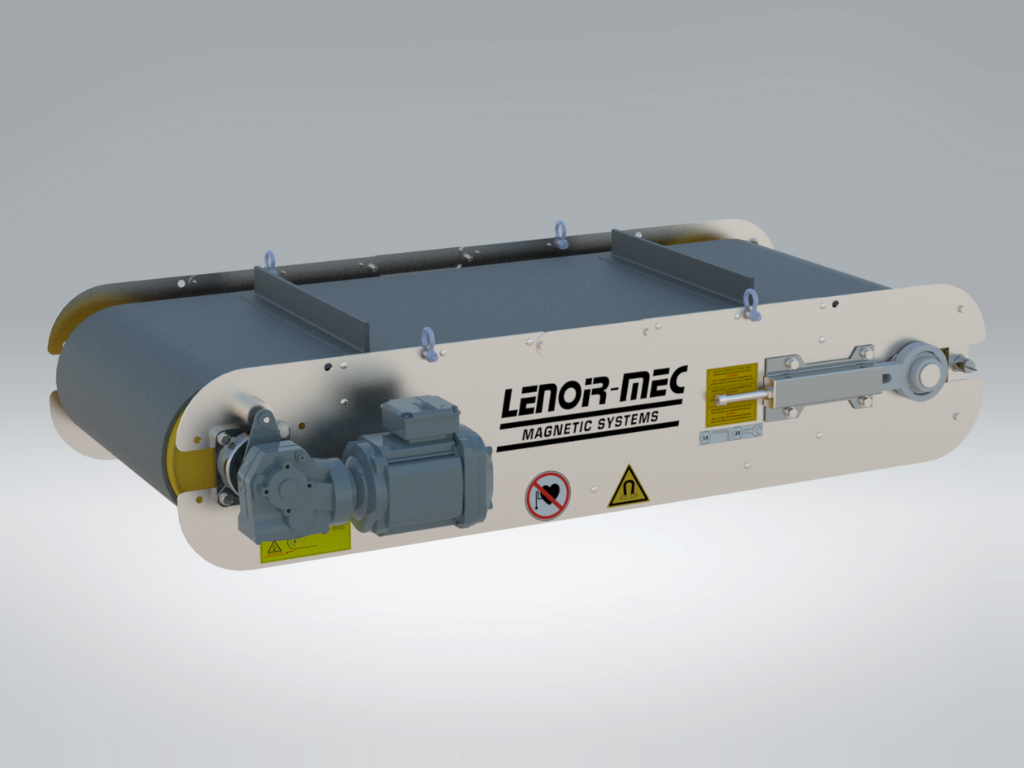

Overband à aimants permanents pour engin de broyage mobile

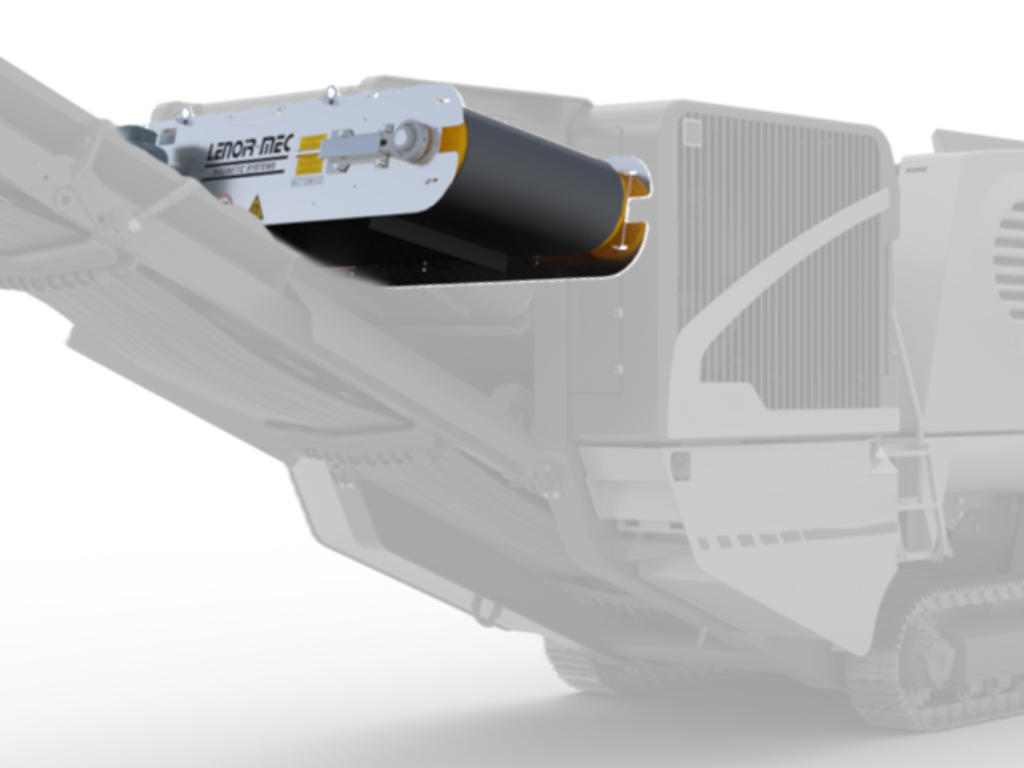

L’OVAPEM est le séparateur destiné aux engins mobiles de broyages : mines et carrières avec installations mobiles (concasseurs sur chenilles), chantier de démolition, ou encore les exploitations forestières itinérantes.
Caractéristiques clés : Conçu pour être installé sur des engins mobiles. L’OVAPEM a tous les avantages des aimants permanents (faible maintenance). Sa conception robuste et légère intègre des aimants permanents puissants. Le système autonettoyant fonctionne en continu et garantit une performance constante.

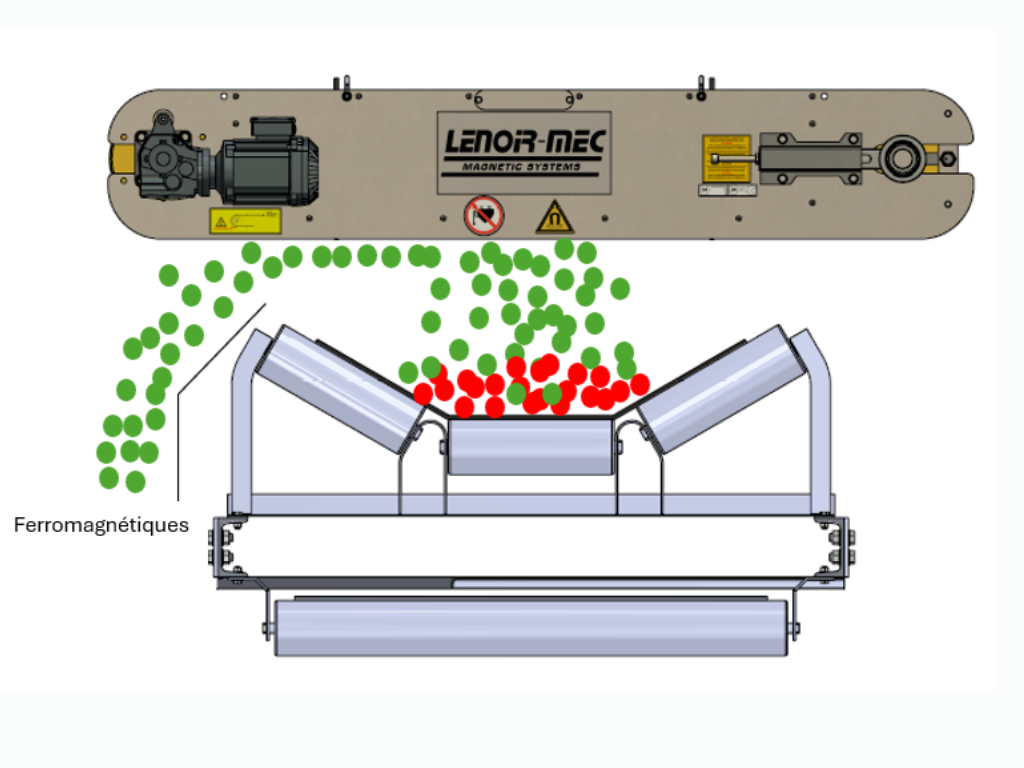

Fonctionnement : Techniquement, l’OVAPEM est similaire au principe de l’OVAP : aimants permanents et évacuation des polluants en continu. L’OVAPEM s’adapte facilement aux différentes tailles de votre engin mobile.
Étude de cas : Mines et carrières dans le Grand-est
Contexte : Une entreprise opère dans une carrière avec un broyeur mobile pour valoriser les minerais. Les ferromagnétiques (ferrailles, clous, fers à béton) dégradaient la qualité des minerais recyclés et compliquaient leur revente.
Solution : Intégration d’un OVAPEM sur le broyeur mobile afin d’éliminer les polluants.
Le responsable technique précise : « L’OVAPEM a transformé notre processus : les minerais sont plus propres et nous obtenons enfin un produit valorisable sur le marché. »

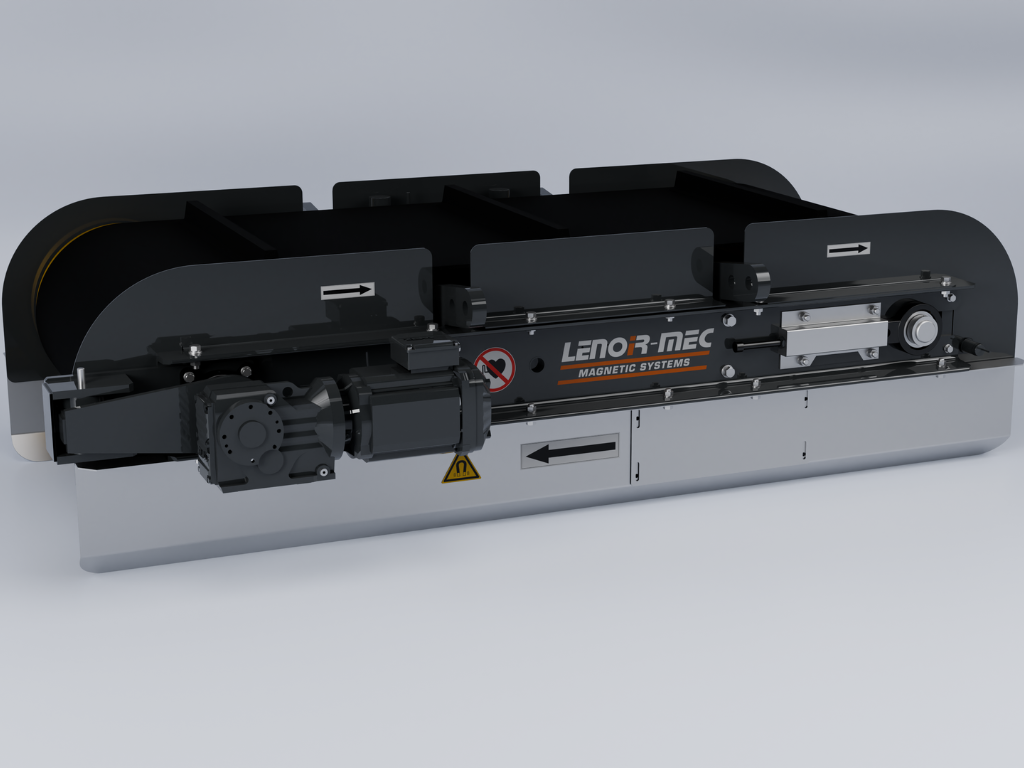

Overband Électromagnétique : La référence pour la séparation en milieu exigeant
L’overband électromagnétique est conçu pour des implantations industrielles exigeantes : centres de tri CSR (Combustibles Solides de Récupération), mines et carrières, cimenteries, recyclage et valorisation des déchets industriels et ménagers, industrie du bois et de l’agroalimentaire.
Caractéristiques clés : L’ensemble repose sur un électroaimant rectangulaire suspendu par quatre oreilles robustes à double perçage, soutenu par deux profilés en U qui maintiennent les tambours montés sur paliers. Le motoréducteur à arbre traversant en assure le fonctionnement. Il est complété par une bande évacuatrice sans fin équipée d’agrafes inox.
Fonctionnement : Les overbands électromagnétiques génèrent un champ magnétique profond, idéal pour traiter des flux comportant de fortes épaisseurs de matière. Installé au-dessus d’un convoyeur ou en bout celui-ci, l’appareil attire et extrait efficacement les polluants ferreux. Ils sont évacués automatiquement grâce à la bande transporteuse intégrée. Pour optimiser d’avantage la séparation, il peut être couplé à un détecteur de métaux. L’équipement peut également être désactivé si nécessaire pour les opérations de maintenance et de nettoyage.

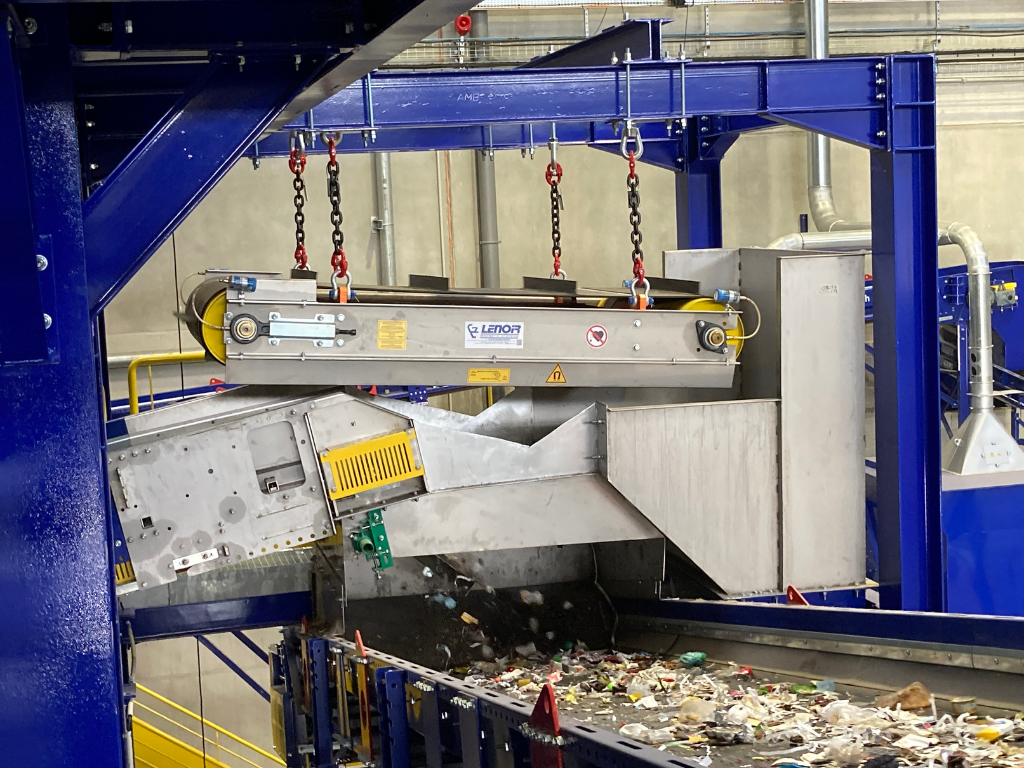

Étude de cas : Centre de tri CSR en Île-de-France
Contexte : Dans un centre de tri CSR en Île-de-France, le traitement du tout-venant nécessitait une solution capable de gérer une densité de produit plus importante.
Solution : Pour répondre à cette exigence, un overband électromagnétique a été installé en montage transversal, associé à un détecteur de métaux pour compléter l’efficacité du tri. Cette configuration a permis d’éliminer automatiquement les ferreux et d’optimiser le process.
Le directeur technique souligne : » « L’overband a considérablement amélioré l’efficacité de notre ligne. Nous avons gagné en sécurité, en amélioration de notre production. Et avec le contrat de vérification périodique annuelle Lenoir-Mec (SAV), nous avons gagné en tranquillité.
En résumé
Overband à aimants
permanents :
Séparateur autonome 24/7 sans consommation électrique, fiable avec entretien minimal.
Overband à aimants permanents
pour engin mobile :
Séparateur compact et robuste, conçu pour engins mobiles, assurant une séparation continue.
Overband
Électromagnétique :
Recommandé pour applications nécessitant un champ magnétique profond pour flux épais.
FAQ : Overband aimant
Quelle est la différence entre permanent et électromagnétique ?
L’overband permanent utilise des aimants qui génèrent une force constante sans électricité (0 kW pour l’aimantation). L’électromagnétique nécessite 2-15 kW en continu pour alimenter les bobines. En résumé : Si votre produit est stable et peu dense : permanent. Si vous souhaitez avoir plus de puissance : électromagnétique.
Peut-on utiliser ces deux technologies dans une même installation ?

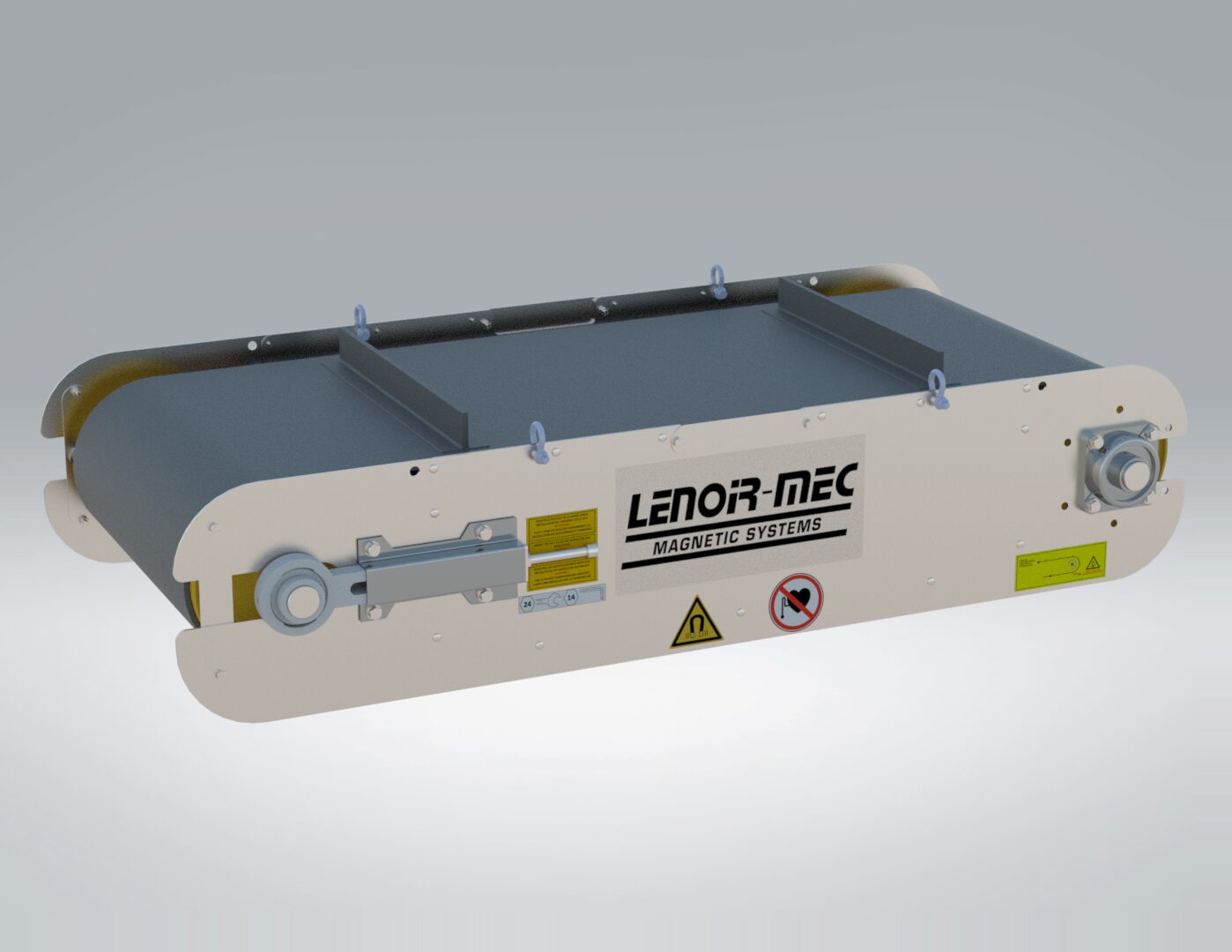

OVAP ou OVAPEM : lequel choisir ?
Overband à aimants Permanents (OVAP) : Installations fixes
Overband à aimants permanents pour engin de broyage mobile : Uniquement équipements mobiles
Conception allégée 120-450 kg (−30 à −40%)
Châssis et composants en inox
Résistance vibrations et inclinaison 30°
Performances magnétiques identiques, seule la conception mécanique diffère. Si votre équipement se déplace, l’OVAPEM est obligatoire pour respecter les contraintes de poids.
Pouvons-nous installer un overband sur un convoyeur existant ?
Oui, l’intégration sur un site existant est courante.
Points de vérification :
- Résistance structure : doit supporter 150-1400 kg selon modèles
- Espace disponible : hauteur + goulotte d’évacuation ferreux
- Alimentation électrique : tableau triphasé 400V pour motoréducteur
Les oreilles de fixation à double perçage des overbands Lenoir-Mec facilitent l’adaptation à différentes configurations.
Que se passe-t-il en cas de coupure de courant ?
C’est là que réside l’avantage majeur de l’aimant électro permanent : il conserve automatiquement la charge grâce à sa sécurité passive. Avec un électroaimant traditionnel, la charge peut être relâchée instantanément si aucun système de sécurité de secours n’est prévu.
Quels métaux sont capturés ?
Uniquement les ferromagnétiques :
Fer, acier, fonte, alliages ferreux
Ne capte PAS :
Aluminium, cuivre, laiton, bronze
Acier inoxydable austénitique : Ces métaux nécessitent d’autres technologies (séparateurs à courants de Foucault)
Conclusion : Protégez Vos Installations Dès Aujourd'hui
Le choix d’un overband ne se limite pas à des critères techniques : il doit répondre précisément à vos contraintes de terrain et à vos objectifs de performance.
- Pour une solution autonome et rentable, l’OVAP se distingue par sa très faible consommation énergétique. Doté d’aimants permanents (ferrite ou néodyme), il fonctionne en continu, toute l’année, tandis que son système autonettoyant évacue les ferreux sans intervention humaine, avec une maintenance réduite au minimum.
- Si votre activité nécessite de la mobilité, l’OVAPEM est conçu pour une intégration fluide sur engins mobiles, tout en conservant les avantages des aimants permanents.
- Pour des besoins de puissance et de contrôle accrus, l’OV offre un champ magnétique profond, idéal pour les flux épais, avec la possibilité d’être désactivé pour l’entretien ou le nettoyage.
Chez Lenoir-Mec, nous vous guidons vers la solution la plus adaptée grâce à une approche entièrement personnalisée :
analyse de site, dimensionnement, mise en service, suivi réactif et contrôles réguliers.
Vous souhaitez être accompagné dans votre choix ? Nos experts étudient gratuitement votre configuration et vous orientent vers l’équipement le plus pertinent.
