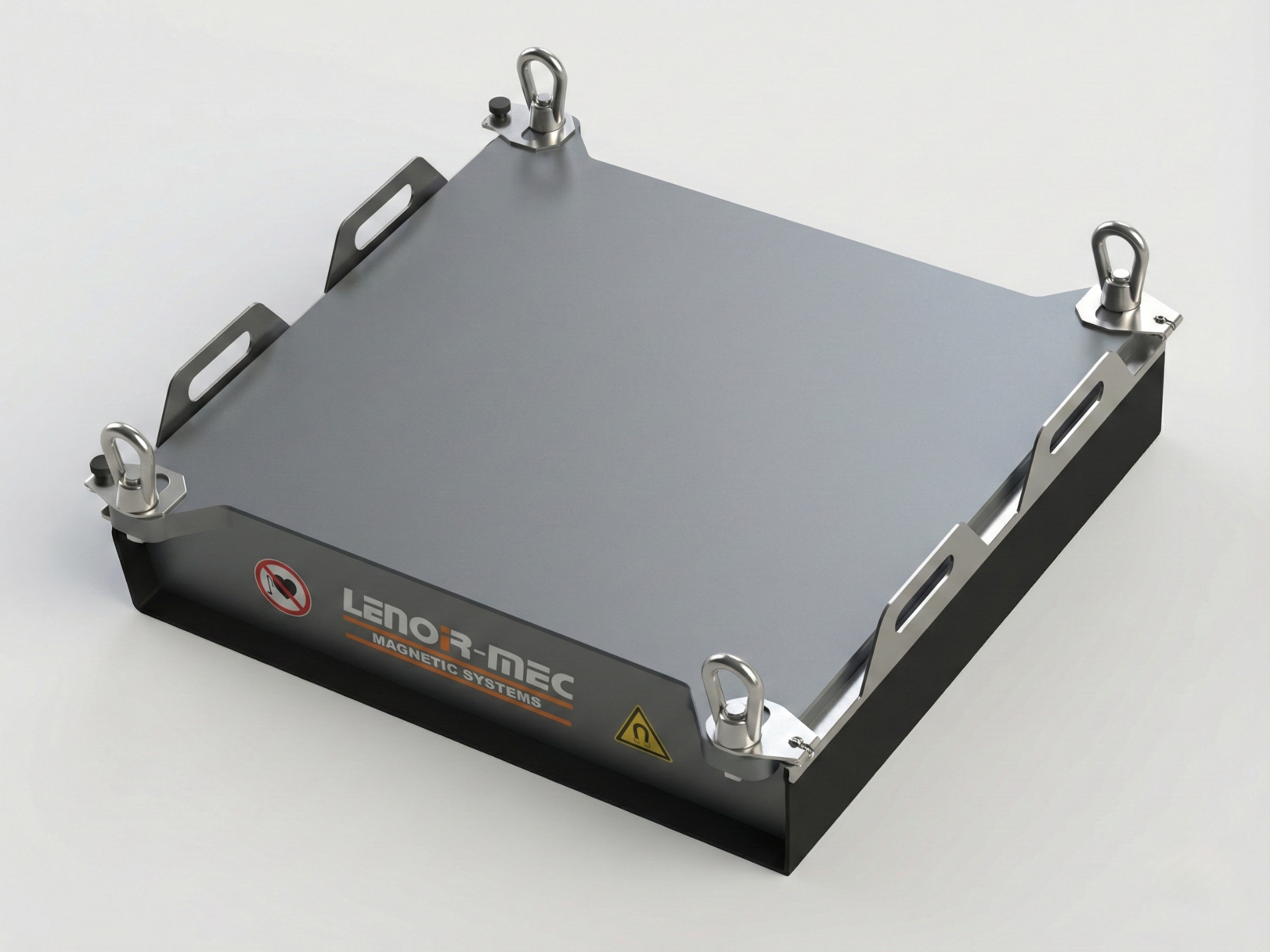

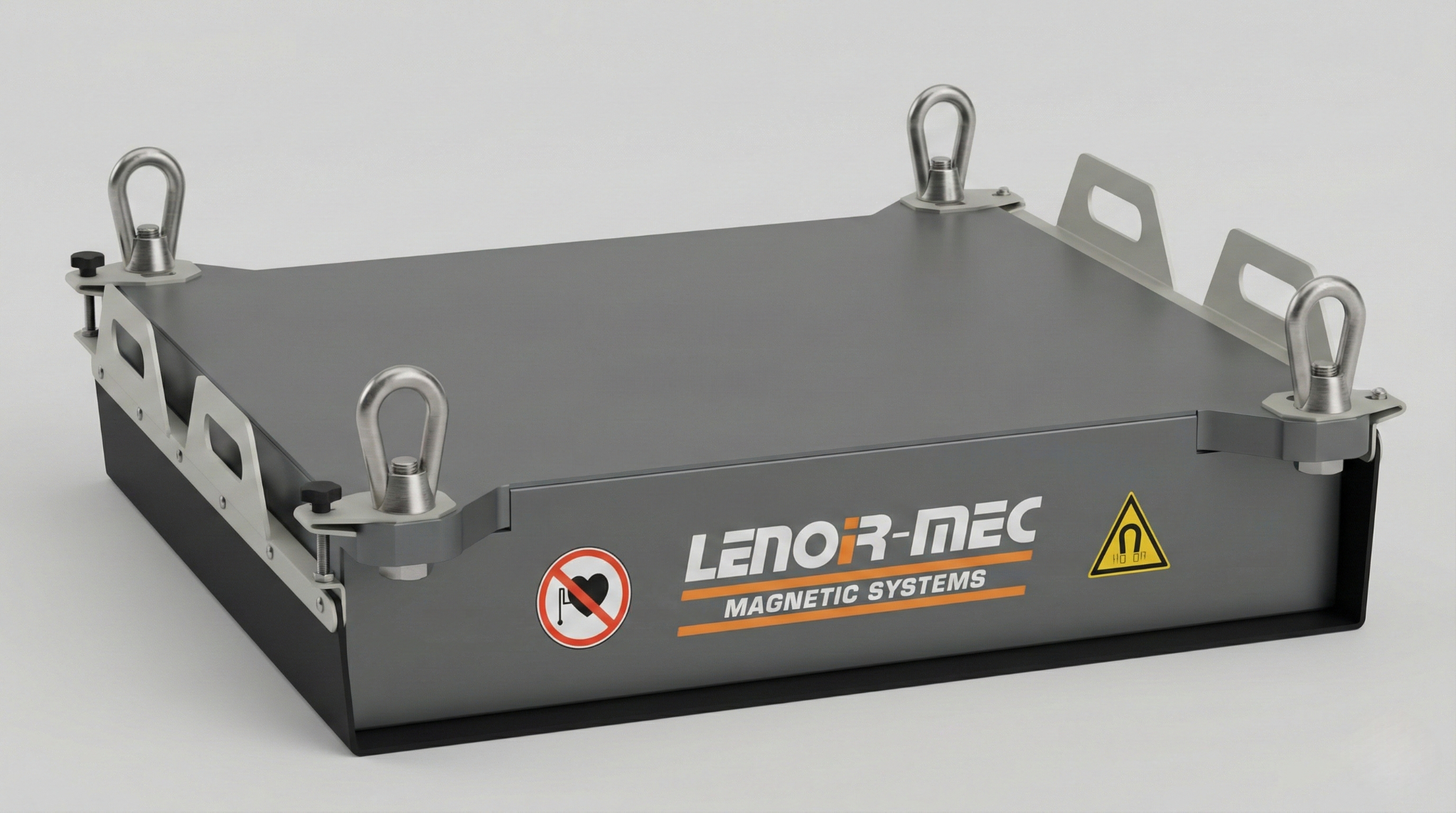

Aimant permanent fixe de triage (APRF)

Domaines d’application

L’aiment permanent fixe de triage est largement utilisé dans diverses industries où la séparation des ferromagnétiques est nécessaire :

• L’industrie du recyclage, pour extraire les métaux ferreux (acier, fonte…) des déchets mixtes

• Le secteur minier, pour purifier les minerais et protéger les équipements des pièces métalliques indésirables

• L’industrie agroalimentaire, pour retirer les petits indésirables métalliques des aliments

• La production de matériaux de construction, pour assurer la pureté du produit final

Principes de fonctionnement

L’aimant permanent fixe de triage fonctionne sur un principe simple mais efficace :

• L’ aimant permanent est installé à un point fixe du processus de production, généralement au-dessus d’un convoyeur.

• Le champ magnétique puissant généré par l’aimant permanent attire les objets ferromagnétiques présents dans le flux de matière.

• Ces ferromagnétiques sont retenus par l’aimant tandis que les produits non magnétiques continuent leur chemin.

• Contrairement à l’overband, cet aimant ne dispose pas d’un système d’auto-nettoyage intégré.

Conseils d’utilisation

Pour optimiser l’efficacité d’un aimant permanent fixe de triage, voici quelques recommandations :

• Positionnement & fixation : Choisissez un mode de fixation adapté, montage transversal ou à la jetée, à l’endroit où le flux de produit est le plus étalé possible pour maximiser le contact avec le champ magnétique.

• Nettoyage régulier : Établissez un programme de nettoyage régulier pour éviter la saturation. Les pièces ferromagnétiques accumulées réduiraient l’efficacité de l’aimant si elles ne sont pas retirées.

• Sécurité : Assurez-vous que le personnel chargé du nettoyage est formé aux procédures de sécurité, car les aimants puissants présentent des risques.

• Adaptation au flux : Ajustez la hauteur en fonction du débit du produit pour assurer que la champ magnétique soit suffisamment en contact avec les ferromagnétiques.

Caractéristiques générales

Les aimants permanents fixes de triage présentent ces caractéristiques distinctives :

• Simplicité : Leur conception simple les rend fiables et faciles à installer quel que soit le type de montage (transversal ou à la jetée).
• Économie d’énergie : Ne nécessitant pas d’alimentation électrique, ils fonctionnent sans consommation d’énergie
• Large gamme : Disponibles en plusieurs séries (20, 25, 30, 35), couvrant des largeurs de bande de 650 mm à 1 800 mm, pour des masses allant de 220 kg à 2 369 kg
• Durabilité: Fabriqués avec des matériaux résistants, ils sont conçus pour durer dans des environnements industriels exigeants
• Maintenance minimale : Hormis le nettoyage régulier, ils ne nécessitent aucun entretien
• Disponible en version électroaimant (RD)

Avantages

• Performance magnétique reconnue
• Sans consommation d’énergie
• Durée de vie exceptionnelle

Services

• Assistance à la mise en service industrielle
• Stock de pièces de rechange
• Intervention rapide du SAV
• Suivi du parc et vérification périodique des performances

Questions fréquentes

À quoi sert l’aimant permanent fixe de triage APRF ?

Il sépare les ferromagnétiques d’un flux de matière, généralement installé au-dessus d’un convoyeur. Il est utilisé dans le recyclage, le secteur minier, l’agroalimentaire et la production de matériaux de construction.

L’aimant APRF a-t-il besoin d’une alimentation électrique ?

Non, il ne nécessite pas d’alimentation électrique et fonctionne sans consommation d’énergie. Une version électroaimant (RD) est disponible pour les besoins qui l’exigent.

Quelles sont les dimensions et séries disponibles pour l’APRF ?

Il est disponible en plusieurs séries (20, 25, 30, 35), couvrant des largeurs de bande de 650 mm à 1 800 mm, pour des masses allant de 220 kg à 2 369 kg.

Comment nettoyer et entretenir l’aimant APRF ?

Il ne dispose pas de système d’auto-nettoyage intégré : un nettoyage régulier est nécessaire pour éviter la saturation, car les pièces accumulées réduisent l’efficacité. Hormis ce nettoyage, il ne demande aucun entretien, et le personnel doit être formé aux procédures de sécurité.

Quels montages sont possibles pour l’APRF ?

Il peut être installé en montage transversal ou à la jetée, à l’endroit où le flux de produit est le plus étalé possible. La hauteur est à ajuster selon le débit du produit pour que le champ magnétique soit bien en contact avec les ferromagnétiques.

Données techniques

Caractéristique	Valeur
Modèles	APRF 500 à APRF 3000, séries /20, /25, /30 et /35
Largeur de bande Y	de 650 à 3 000 mm
Cote X	250 mm (/20), 300 mm (/25), 350 mm (/30), 400 mm (/35)
Masse	de 220 kg (APRF 500/20) à 4 389 kg (APRF 3000/35)
Option tapis haute température	< 120 °C
Option tapis résistant aux huiles	< 90 °C

Série /20 (Cote X=250mm, B=155mm, D=270mm, E=400mm, F=556mm, G=710mm, H=291mm, I=48mm)

Type	Largeur Y	Masse
APRF 500/20	650	220
APRF 650/20	800	285
APRF 800/20	1000	350
APRF 1000/20	1200	483
APRF 1200/20	1400	551
APRF 1400/20	1600	616
APRF 1600/20	1800	682

Série /25 (Cote X=300mm, B=202mm, D=317mm, F=796mm, G=950mm, H=338mm, I=48mm)

Type	Largeur Y	Masse
APRF 500/25	650	456
APRF 650/25	800	545
APRF 800/25	1000	712
APRF 1000/25	1200	877
APRF 1200/25	1400	1060
APRF 1400/25	1600	1163
APRF 1600/25	1800	1328

Série /30 (Cote X=350mm, B=227mm, D=342mm, F=906mm, G=1060mm, H=363mm, I=48mm)

Type	Largeur Y	Masse
APRF 500/30	650	549
APRF 650/30	800	679
APRF 800/30	1000	831
APRF 1000/30	1200	1012
APRF 1200/30	1400	1304
APRF 1400/30	1600	1449
APRF 1600/30	1800	1610
APRF 2000/30	2000	1945
APRF 2200/30	2200	2200
APRF 2400/30	2400	2392
APRF 2600/30	2600	2568
APRF 2800/30	2800	2910
APRF 3000/30	3000	3048

Série /35 (Cote X=400mm, B=253mm, D=368mm, F=1156mm, G=1310mm, H=389mm, I=48mm)

Type	Largeur Y	Masse
APRF 500/35	650	824
APRF 650/35	800	980
APRF 800/35	1000	1281
APRF 1000/35	1200	1565
APRF 1200/35	1400	1884
APRF 1400/35	1600	2061
APRF 1600/35	1800	2369
APRF 2000/35	2000	2945
APRF 2200/35	2200	3262
APRF 2400/35	2400	3574
APRF 2600/35	2600	3781
APRF 2800/35	2800	4121
APRF 3000/35	3000	4389
