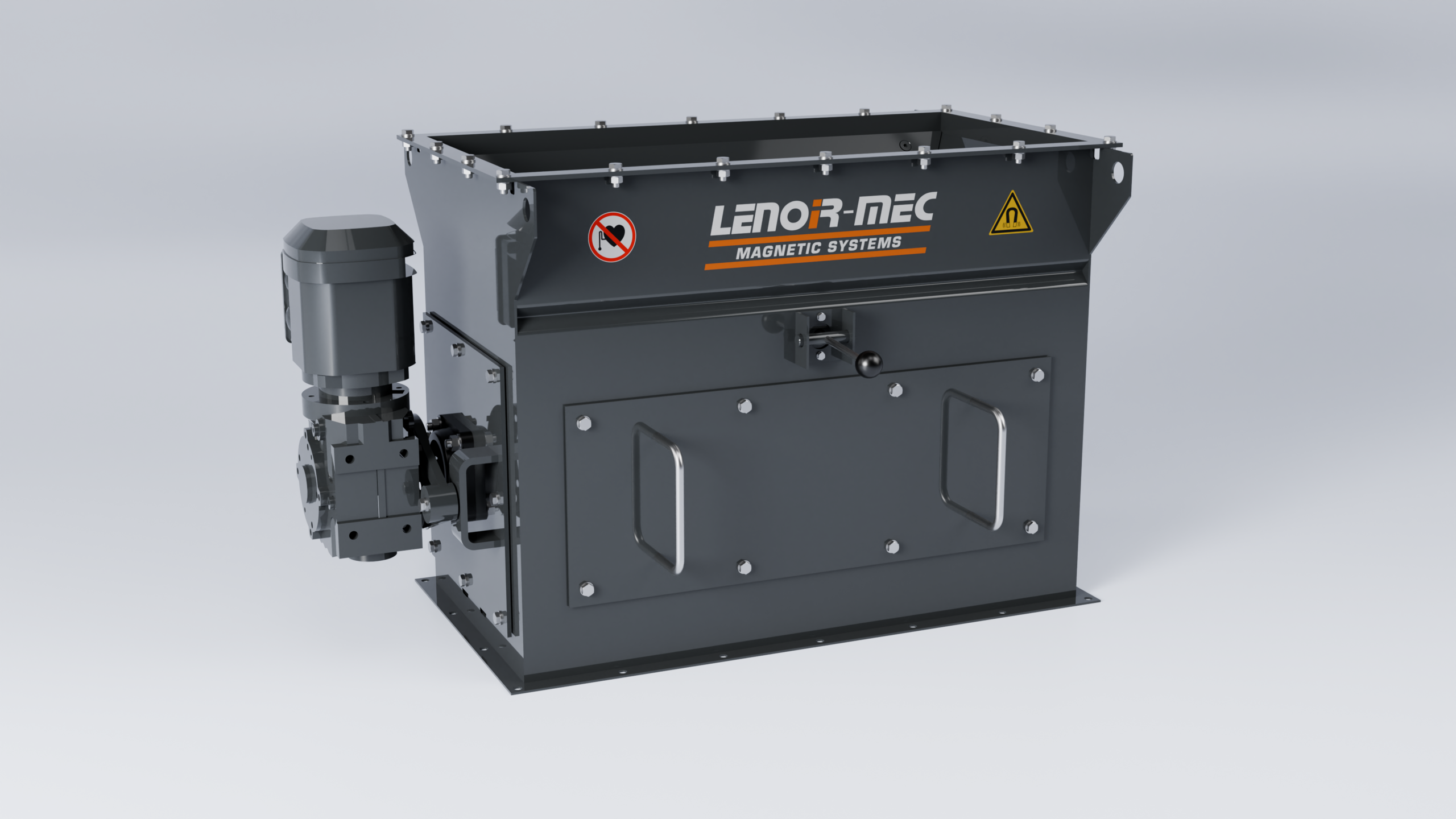

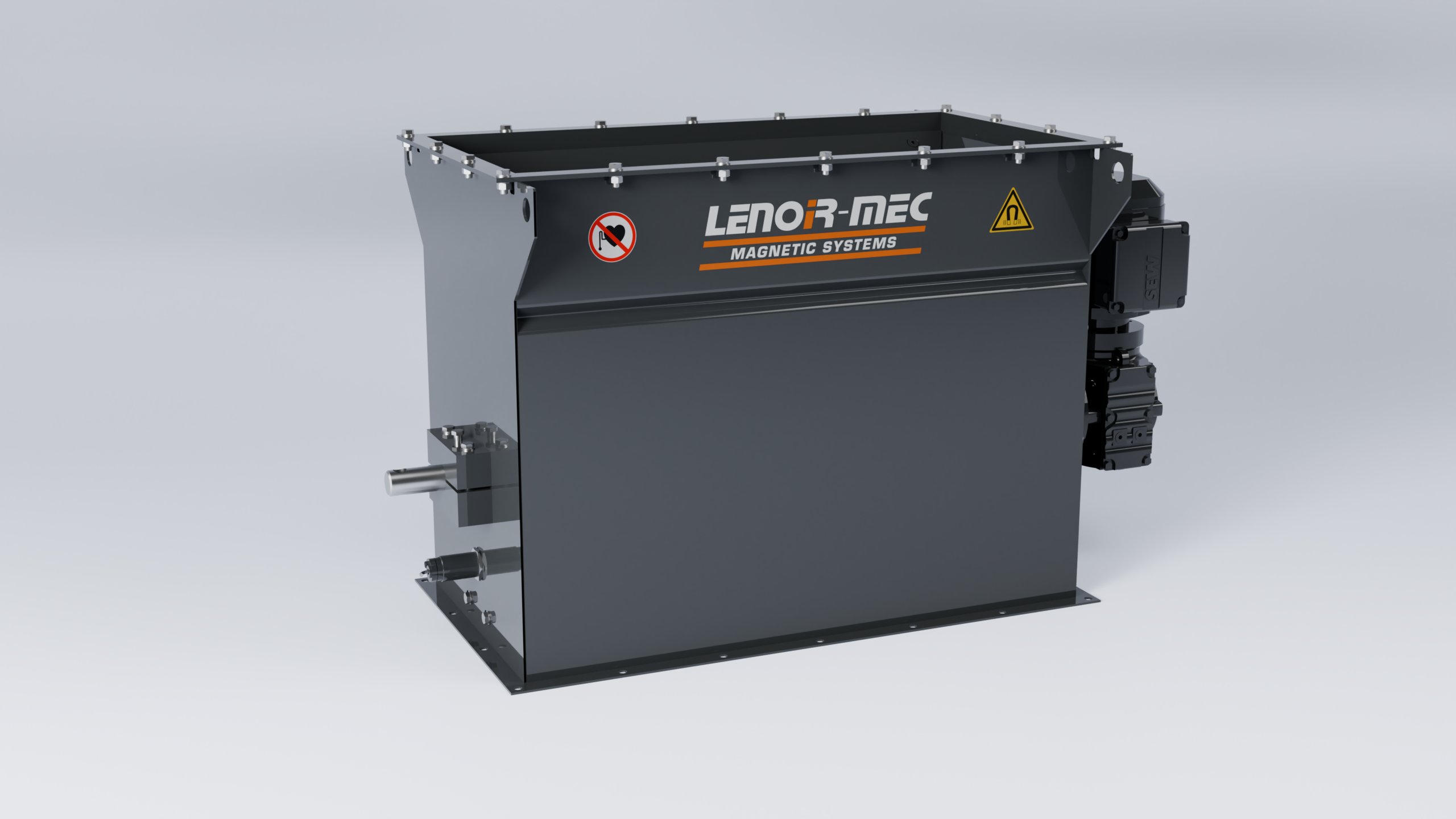

Séparateur tambour magnétique (STM)
Séparateur à tambour magnétique Lenoir-MEC : tri continu et automatique des ferromagnétiques pour le recyclage, l’industrie et la protection des équipements.

Domaines d’application


Le tambour magnétique (STM) Lenoir-MEC est utilisé dans plusieurs industries :
-
Les séparateurs à tambours magnétiques (STM) Lenoir-MEC sont des équipements industriels conçus pour assurer une séparation magnétique des métaux ferreux dans les flux de matières en vrac.
-
Utilisés dans les installations de recyclage, de traitement des déchets et de production industrielle, ces tambours magnétiques garantissent des performances constantes, même en fonctionnement continu.
Principes de fonctionnement
Principe de fonctionnement de nos séparateurs à tambour magnétiques (STM) :
-
Le séparateur magnétique à tambour utilise un champ magnétique puissant pour capturer les ferromagnétiques contenues dans les matériaux en vrac.
-
Le produit à traiter est alimenté par une bande transporteuse ou une trémie. Le flux arrive au contact de la surface du tambour rotatif. Les ferromagnétiques (fer, acier, acier inoxydable magnétique) sont attirées.
-
Les matériaux non ferreux tombent par gravité.
-
Les pièces métalliques sont extraites à l’arrière du tambour.
Pour plus d’informations générales, voir le principe de la séparation magnétique.
Conseils d’utilisation
Les conseils de nos experts Lenoir-MEC :
- Positionnement optimal : Installer le tambour à la sortie des convoyeurs ou sous une trémie pour un tri efficace.
- Entretien minimal : Vérifier périodiquement l’état du séparateur magnétique pour une performance optimale.
- Choix de l’aimantation : Opter pour le ferrite pour des particules volumineuses et le néodyme pour les fines particules métalliques.
- Surveillance des flux : Réguler le débit des matériaux pour éviter la saturation du tambour.
- Association avec d’autres équipements : Complément idéal avec un séparateur à courants de Foucault pour
un tri optimal des non-ferreux.
Caractéristiques générales
Les caractéristiques des séparateurs à tambours magnétiques (STM) Lenoir-MEC :
- Tambour magnétique en acier haute résistance
- Aimants néodyme puissants ou ferrite (selon modèle)
- Construction industrielle avec enveloppe acier inoxydable en option
- Fonctionnement continu, sans contact direct
- Système autonettoyant pour un nettoyage facilité
- Adapté aux températures industrielles (jusqu’à plusieurs °C selon configuration)
- Installation sur convoyeur, goulotte vibrante ou alimentation gravitaire
Le diamètre, la largeur et la longueur du tambour (en mm) sont définis selon les besoins, le débit et la puissance magnétique requise.
Avantages
- Motorisation : garantie 2 ans
- Grande capacité de traitement
- Automatisation complète : Fonctionnement continu sans interruption du flux de production
Services
- Assistance à la mise en service industrielle
- Stock de pièces de rechange
- Intervention rapide du SAV
- Suivi du parc et vérification périodique des performances
Questions fréquentes
Que sépare le tambour magnétique STM ?
Il assure la séparation magnétique des métaux ferreux (fer, acier, acier inoxydable magnétique) dans les flux de matières en vrac. Il est utilisé dans les installations de recyclage, de traitement des déchets et de production industrielle.
Comment fonctionne le séparateur STM ?
Le produit est alimenté par une bande transporteuse ou une trémie et arrive au contact de la surface du tambour rotatif. Les ferromagnétiques sont attirés et extraits à l’arrière du tambour, tandis que les matériaux non ferreux tombent par gravité.
Quelles sont les caractéristiques du STM ?
Il comprend un tambour en acier haute résistance, des aimants néodyme ou ferrite selon le modèle et un système autonettoyant. Il fonctionne en continu, sans contact direct, et peut recevoir une enveloppe en acier inoxydable en option.
Comment installer le STM et dimensionner le tambour ?
Il s’installe sur convoyeur, goulotte vibrante ou en alimentation gravitaire, de préférence à la sortie des convoyeurs ou sous une trémie. Le diamètre, la largeur et la longueur du tambour, en mm, sont définis selon les besoins, le débit et la puissance magnétique requise.
Ferrite ou néodyme pour le STM, et quel entretien prévoir ?
Le ferrite convient aux particules volumineuses et le néodyme aux fines particules métalliques. L’entretien est minimal : il faut vérifier périodiquement l’état du séparateur et réguler le débit pour éviter la saturation du tambour.
Données techniques
| Caractéristique | Valeur |
|---|---|
| Longueur de tambour L | de 250 mm (STM 20/25) à 1 865 mm (STM 63/186) |
| Débit | de 4 m³/h (STM 20/25) à 440 m³/h (STM 63/186), indicatif |
| Puissance motoréducteur | de 250 W (STM 20) à 1 500 W (STM 63) |
| Vitesse de rotation | de 40 tr/min (STM 20) à 25 tr/min (STM 63) |
| Option haute température | 120 °C |
| Type | L | Débit |
|---|---|---|
| STM 20/25 | 250 | 4 |
| STM 20/36 | 365 | 5 |
| STM 20/41 | 415 | 6 |
| STM 20/46 | 465 | 7 |
| STM 20/56 | 565 | 8,5 |
| STM 20/61 | 615 | 10 |
| STM 20/71 | 715 | 11,5 |
| STM 20/86 | 865 | 13 |
| STM 20/101 | 1015 | 14,5 |
| STM 20/116 | 1165 | 18,5 |
| Type | L | Débit |
|---|---|---|
| STM 31/31 | 315 | 30 |
| STM 31/36 | 365 | 34 |
| STM 31/41 | 415 | 40 |
| STM 31/46 | 465 | 43 |
| STM 31/56 | 565 | 50 |
| STM 31/61 | 615 | 57 |
| STM 31/71 | 715 | 66 |
| STM 31/86 | 865 | 80 |
| STM 31/101 | 1015 | 108 |
| STM 31/116 | 1165 | 122 |
| STM 31/136 | 1365 | 136 |
| STM 31/146 | 1465 | 150 |
| STM 31/166 | 1665 | 164 |
| Type | L | Débit |
|---|---|---|
| STM 40/36 | 365 | 34 |
| STM 40/41 | 415 | 40 |
| STM 40/46 | 465 | 43 |
| STM 40/56 | 565 | 50 |
| STM 40/61 | 615 | 57 |
| STM 40/71 | 715 | 66 |
| STM 40/86 | 865 | 80 |
| STM 40/96 | 965 | 94 |
| STM 40/101 | 1015 | 108 |
| STM 40/116 | 1165 | 122 |
| STM 40/136 | 1365 | 136 |
| STM 40/146 | 1465 | 150 |
| STM 40/166 | 1665 | 164 |
| Type | L | Débit |
|---|---|---|
| STM 50/46 | 465 | 66 |
| STM 50/56 | 565 | 80 |
| STM 50/61 | 615 | 88 |
| STM 50/71 | 715 | 100 |
| STM 50/86 | 865 | 122 |
| STM 50/101 | 1015 | 144 |
| STM 50/116 | 1165 | 165 |
| STM 50/136 | 1365 | 195 |
| STM 50/146 | 1465 | 208 |
| STM 50/166 | 1665 | 238 |
| Type | L | Débit |
|---|---|---|
| STM 63/61 | 615 | 110 |
| STM 63/71 | 715 | 127 |
| STM 63/86 | 865 | 154 |
| STM 63/101 | 1015 | 180 |
| STM 63/116 | 1165 | 208 |
| STM 63/136 | 1365 | 240 |
| STM 63/146 | 1465 | 260 |
| STM 63/166 | 1665 | 400 |
| STM 63/186 | 1865 | 440 |
Avantages
- Motorisation : garantie 2 ans
- Grande capacité de traitement
- Automatisation complète : Fonctionnement continu sans interruption du flux de production
Pour dimensionner votre machine, préparez :
- Le produit traité (nature, granulométrie, humidité, température)
- Le débit (t/h ou m³/h) et la densité apparente
- Le convoyage : largeur de bande ou section de goulotte, vitesse, hauteur de couche
- Les pollutions à extraire (taille et forme des ferreux ou non-ferreux)
- Les contraintes du site : place disponible, zone ATEX, normes d’hygiène
Une photo de l’installation ou un plan suffit pour démarrer : joignez-la à votre demande. Un terme technique vous échappe ? Lexique du magnétisme →
Demander un devisEn bref
-
Le séparateur à tambour magnétique (STM) assure la séparation magnétique des métaux ferreux dans les flux de matières en vrac.
-
Il est utilisé dans les installations de recyclage, de traitement des déchets et de production industrielle, avec alimentation par bande transporteuse ou trémie.
-
Le choix de l’aimantation dépend des particules : ferrite pour les particules volumineuses, néodyme pour les fines particules métalliques.
