Palonnier de levage à vide pour tuyaux

En bref

• Le palonnier de levage à vide pour tuyaux se monte sur un chariot élévateur ; une pompe à vide entraînée par un moteur hydraulique saisit et relâche les tuyaux.

• Il est destiné à la sidérurgie et au portuaire, à la manutention et au stockage, et aux chantiers d’oléoducs et de gazoducs.

• Il manipule des tuyaux jusqu’à 18 tonnes, de 16 à 60 pouces de diamètre et de 6,5 à 18 mètres, même oxydés ou recouverts de calamine.

• Domaines d’application

• Principes de fonctionnement

• Conseils d’utilisation

• Caractéristiques générales

• Etudes de cas

Domaines d’application

Le palonnier de levage à vide pour tuyaux est spécialement conçu pour :

• L’industrie sidérurgique et portuaire
• Les installations de manutention et de stockage
• Les chantiers de construction pour les oléoducs et gazoducs
• Le chargement et déchargement de tuyaux

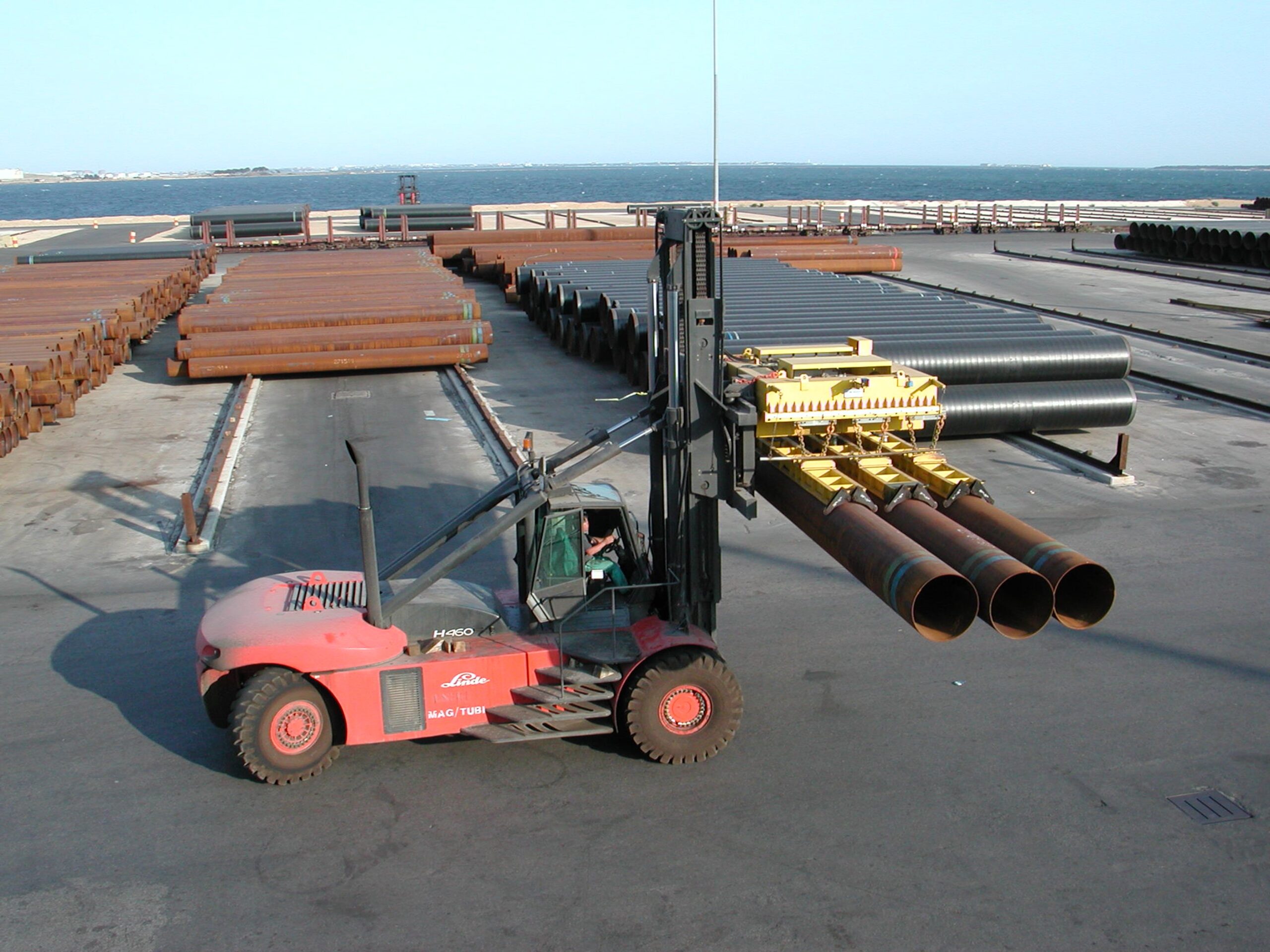

Adaptable sur des chariots élévateurs, ce système garantit une manutention efficace, sécurisée et flexible, optimisant ainsi les flux de travail industriels.

Principes de fonctionnement

Le palonnier de levage à vide pour tuyaux fonctionne grâce à une pompe à vide entraînée par un moteur hydraulique connecté au circuit du chariot élévateur. L’équipement se compose :

• d’un panneau de commande en cabine permettant :
  Le contrôle du niveau de vide affiché sur écran numérique.
  La commande pour saisir et relâcher les tuyaux.
  La sélection des ventouses adaptées.
• de ventouses robustes assurant une adhérence optimale pour le levage des tuyaux, quel que soit leur état de surface (oxydés ou recouverts de calamine).

Ce système garantit une opération précise et sécurisée, réduisant les risques liés à la manutention.

Conseils d’utilisation

Pour optimiser les performances et garantir la sécurité de votre palonnier de levage à vide pour tuyaux, suivez ces recommandations :

• Utilisez des ventouses adaptées au diamètre et au poids des tuyaux à soulever.
• Vérifiez régulièrement l’état des joints des ventouses pour éviter les fuites d’air (absence de fissures ou coupures).
• Contrôlez périodiquement le niveau d’huile de la pompe à vide, garantissant un fonctionnement optimal.

En suivant ces étapes, vous assurez une longévité accrue et un usage sécurisé de votre équipement.

Caractéristiques générales

Le palonnier de levage à vide pour tuyaux est conçu pour répondre aux besoins exigeants des professionnels du levage :

• Capacité exceptionnelle : il peut manipuler des tuyaux de 16ʺ à 60ʺ de diamètre, mesurant de 6,5 à 18 mètres et pesant jusqu’à 18 tonnes.
• Structure tubulaire polyvalente : elle fait office de réservoir et support pour les ventouses.
• Installation facilitée : le dessous de la traverse est spécialement conçu pour une fixation rapide sur un chariot de manutention.
• Raccords rapides : les connexions hydrauliques et électriques sont simples et rapides, permettant une mise en œuvre efficace et un contrôle depuis la cabine du conducteur.

Avantages

• Efficacité optimale Performances de levage garanties (même sur tuyaux oxydés ou avec calamine)
• Flexibilité et polyvalence (Compatible avec des tuyaux de 16ʺ à 60ʺ de diamètre)
• Autonomie et compatibilité (Déplaçable sur différents véhicules)

Services

• Assistance à la mise en service industrielle
• Intervention rapide du SAV
• Suivi du parc et vérification périodique des performances
• Stock de pièces de rechange

Questions fréquentes

À quoi sert le palonnier à vide pour tuyaux ?

Il sert à charger et décharger des tuyaux dans la sidérurgie, les ports, les installations de stockage et les chantiers d’oléoducs et gazoducs. Il s’adapte sur des chariots élévateurs.

Comment fonctionne ce palonnier ?

Une pompe à vide entraînée par un moteur hydraulique, relié au circuit du chariot élévateur, crée le vide. Un panneau de commande en cabine permet de contrôler le niveau de vide, de saisir et relâcher les tuyaux et de sélectionner les ventouses.

Quels tuyaux peut-il manipuler ?

Il lève des tuyaux de 16 à 60 pouces de diamètre, de 6,5 à 18 mètres de long et pesant jusqu’à 18 tonnes. Ses ventouses adhèrent même sur des surfaces oxydées ou recouvertes de calamine.

Comment l’installer sur un chariot ?

Le dessous de la traverse est conçu pour une fixation rapide sur un chariot de manutention. Les raccords rapides hydrauliques et électriques permettent un contrôle depuis la cabine.

Quel entretien demande-t-il ?

Vérifiez régulièrement l’état des joints des ventouses pour éviter les fuites d’air et contrôlez périodiquement le niveau d’huile de la pompe à vide.
