Le séparateur à grille magnétique SGCM Lenoir-Mec protège vos lignes de production contre les ferromagnétiques dans les flux de produits en vrac, une solution robuste et économique de la gamme épuration magnétique.
Conçu pour les industries où pureté et protection des équipements sont critiques : alimentaire (farine, sucre, céréales, épices), pharmacie, chimie, plastiques, il intercepte les corps métalliques dès la chute libre pour préserver vos équipements en aval. Adapté aux granulométries inférieures à 5 mm, il s’intègre dans les trémies, silos, systèmes de dosage et lignes de conditionnement.
Il est idéal pour les process à arrêts réguliers et contamination modérée. Pour une ligne en continu 24h/24, optez pour le séparateur à grille pneumatique SGCP.
Le séparateur à grille magnétique SGCM fonctionne grâce à des barreaux magnétiques en néodyme disposés en une ou deux rangées selon la version choisie.

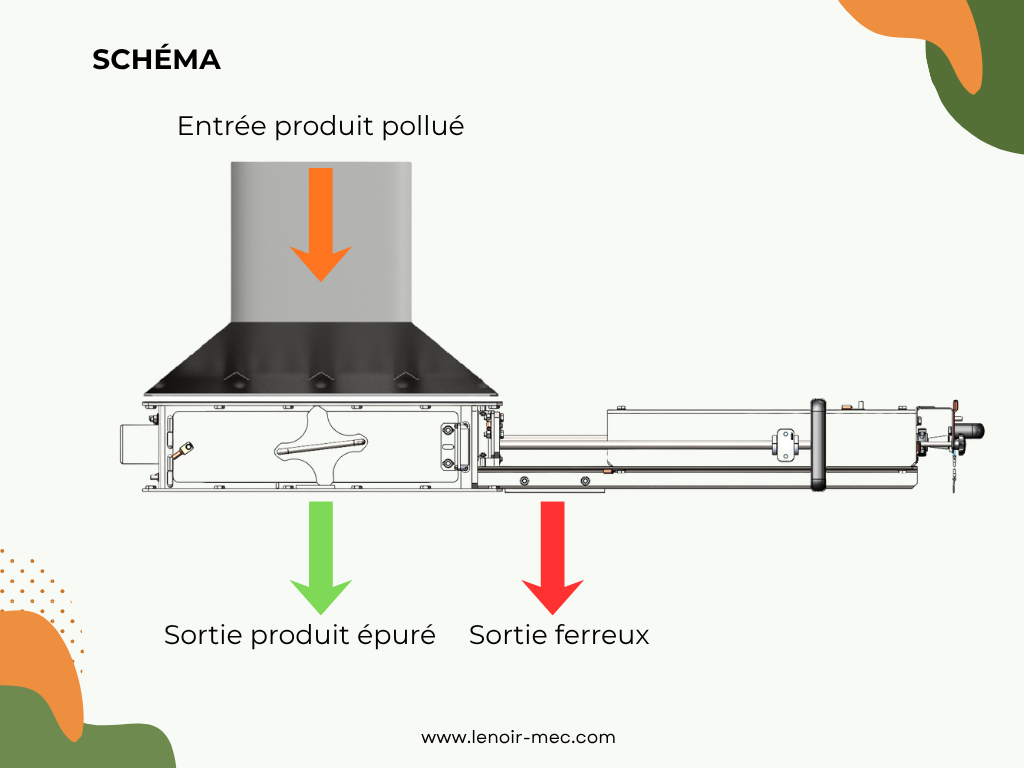

Le flux de matériau entre par le dessus de l’équipement et traverse la grille de barreaux magnétiques en chute libre. Les ferromagnétiques sont attirées par le champ magnétique intense et restent captées sur les barreaux, tandis que la matière épurée continue son chemin vers la sortie. C’est ce qu’on appelle la séparation magnétique.

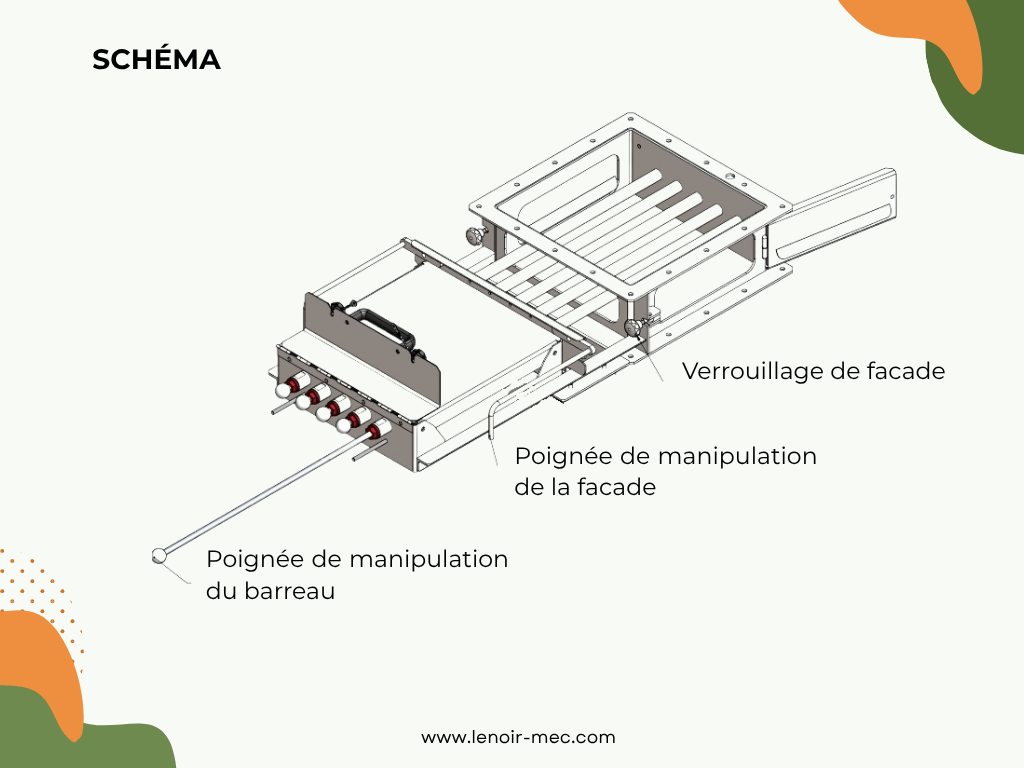

Lors d’un arrêt de production, l’opérateur déverrouille la façade grâce à la poignée dédiée, puis fait coulisser manuellement les barreaux. Les particules métalliques captées se décollent et tombent par gravité dans le bac de récupération intégré, sans démontage, sans contact direct avec les impuretés.
Les barreaux en néodyme N55 (Br = 9 000 Gauss) assurent une intensité magnétique élevée, permettant la capture de ferromagnétiques même dans les poudres alimentaires les plus légères. La version 2 rangées de barreaux soumet le flux à une double exposition au champ magnétique, pour une efficacité de protection renforcée sur les produits qui comportent un niveau de pollution plus dense.
Assurer une bonne répartition du flux sur les barreaux. Un débit homogène en chute libre améliore significativement le temps de contact produit / barreaux magnétiques, et donc l’efficacité de captation des ferreux.
Contrôler le débit en entrée pour éviter toute surcharge. Se référer aux débits nominaux par taille de la gamme et ne pas dépasser le QM indiqué afin que les barreaux assurent pleinement leur rôle de protection.
Adapter les aimants à la température du matériau.
Planifier une maintenance préventive régulière : vidange du bac de récupération, inspection visuelle des barreaux et du mécanisme de coulissement. Des intervalles de nettoyage adaptés à votre niveau de pollution garantissent la protection constante de votre processus.
Positionner le SGCM dans l’axe du flux, à débit régulier et sans turbulence en entrée, maximise le contact entre la matière et les barreaux magnétiques. En cas de doute sur le dimensionnement, nos ingénieurs réalisent une étude technique personnalisée avant intégration.

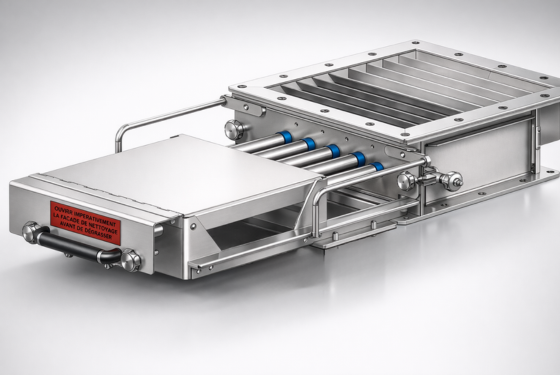

Le séparateur à grille à nettoyage manuel SGCM est conçu pour traiter des flux secs de granulométrie inférieure à 5 mm. Il est disponible en 1 ou 2 rangées de barreaux magnétiques en néodyme, offrant une souplesse de configuration selon le niveau de matière ferreuse à traiter et les contraintes d’encombrement.
Sa structure en acier inoxydable alimentaire 304L garantit une excellente résistance aux environnements industriels et une compatibilité parfaite avec les normes hygiéniques des industries alimentaires et pharmaceutiques.
Le nettoyage manuel s’effectue par simple coulissement de la façade, sans démontage des barreaux, pour une intervention rapide et sans risque de contamination croisée. Le bac de récupération intégré collecte les impuretés séparées.
Performances et options pour le séparateur magnétique à grille SGCM
Options disponibles : version ATEX 22 Ex II 3D pour les zones poussiéreuses explosives, barreaux haute température (150 °C), caisson inox 316L pour les applications les plus exigeantes en hygiène, et certificat matière CCPU pour la traçabilité.
SGCM ou SGCP ? Le SGCM à nettoyage manuel est la solution idéale pour les lignes à arrêts réguliers et contamination modérée. Pour les process en continu 24h/24 ou à forte contamination ferrreuse nécessitant une évacuation automatique sans intervention, privilégier le SGCP à commande pneumatique.
Le séparateur à grille magnétique SGCM Lenoir-Mec protège vos lignes de production contre les ferromagnétiques dans les flux de produits en vrac, une solution robuste et économique de la gamme épuration magnétique.
Conçu pour les industries où pureté et protection des équipements sont critiques : alimentaire (farine, sucre, céréales, épices), pharmacie, chimie, plastiques, il intercepte les corps métalliques dès la chute libre pour préserver vos équipements en aval. Adapté aux granulométries inférieures à 5 mm, il s’intègre dans les trémies, silos, systèmes de dosage et lignes de conditionnement.
Il est idéal pour les process à arrêts réguliers et contamination modérée. Pour une ligne en continu 24h/24, optez pour le séparateur à grille pneumatique SGCP.
Le séparateur à grille magnétique SGCM fonctionne grâce à des barreaux magnétiques en néodyme disposés en une ou deux rangées selon la version choisie.
Le flux de matériau entre par le dessus de l’équipement et traverse la grille de barreaux magnétiques en chute libre. Les ferromagnétiques sont attirées par le champ magnétique intense et restent captées sur les barreaux, tandis que la matière épurée continue son chemin vers la sortie. C’est ce qu’on appelle la séparation magnétique.
Lors d’un arrêt de production, l’opérateur déverrouille la façade grâce à la poignée dédiée, puis fait coulisser manuellement les barreaux. Les particules métalliques captées se décollent et tombent par gravité dans le bac de récupération intégré, sans démontage, sans contact direct avec les impuretés.
Les barreaux en néodyme N55 (Br = 9 000 Gauss) assurent une intensité magnétique élevée, permettant la capture de ferromagnétiques même dans les poudres alimentaires les plus légères. La version 2 rangées de barreaux soumet le flux à une double exposition au champ magnétique, pour une efficacité de protection renforcée sur les produits qui comportent un niveau de pollution plus dense.
Assurer une bonne répartition du flux sur les barreaux. Un débit homogène en chute libre améliore significativement le temps de contact produit / barreaux magnétiques, et donc l’efficacité de captation des ferreux.
Contrôler le débit en entrée pour éviter toute surcharge. Se référer aux débits nominaux par taille de la gamme et ne pas dépasser le QM indiqué afin que les barreaux assurent pleinement leur rôle de protection.
Adapter les aimants à la température du matériau.
Planifier une maintenance préventive régulière : vidange du bac de récupération, inspection visuelle des barreaux et du mécanisme de coulissement. Des intervalles de nettoyage adaptés à votre niveau de pollution garantissent la protection constante de votre processus.
Positionner le SGCM dans l’axe du flux, à débit régulier et sans turbulence en entrée, maximise le contact entre la matière et les barreaux magnétiques. En cas de doute sur le dimensionnement, nos ingénieurs réalisent une étude technique personnalisée avant intégration.
Le séparateur à grille à nettoyage manuel SGCM est conçu pour traiter des flux secs de granulométrie inférieure à 5 mm. Il est disponible en 1 ou 2 rangées de barreaux magnétiques en néodyme, offrant une souplesse de configuration selon le niveau de matière ferreuse à traiter et les contraintes d’encombrement.
Sa structure en acier inoxydable alimentaire 304L garantit une excellente résistance aux environnements industriels et une compatibilité parfaite avec les normes hygiéniques des industries alimentaires et pharmaceutiques.
Le nettoyage manuel s’effectue par simple coulissement de la façade, sans démontage des barreaux, pour une intervention rapide et sans risque de contamination croisée. Le bac de récupération intégré collecte les impuretés séparées.
Performances et options pour le séparateur magnétique à grille SGCM
Options disponibles : version ATEX 22 Ex II 3D pour les zones poussiéreuses explosives, barreaux haute température (150 °C), caisson inox 316L pour les applications les plus exigeantes en hygiène, et certificat matière CCPU pour la traçabilité.
SGCM ou SGCP ? Le SGCM à nettoyage manuel est la solution idéale pour les lignes à arrêts réguliers et contamination modérée. Pour les process en continu 24h/24 ou à forte contamination ferrreuse nécessitant une évacuation automatique sans intervention, privilégier le SGCP à commande pneumatique.
