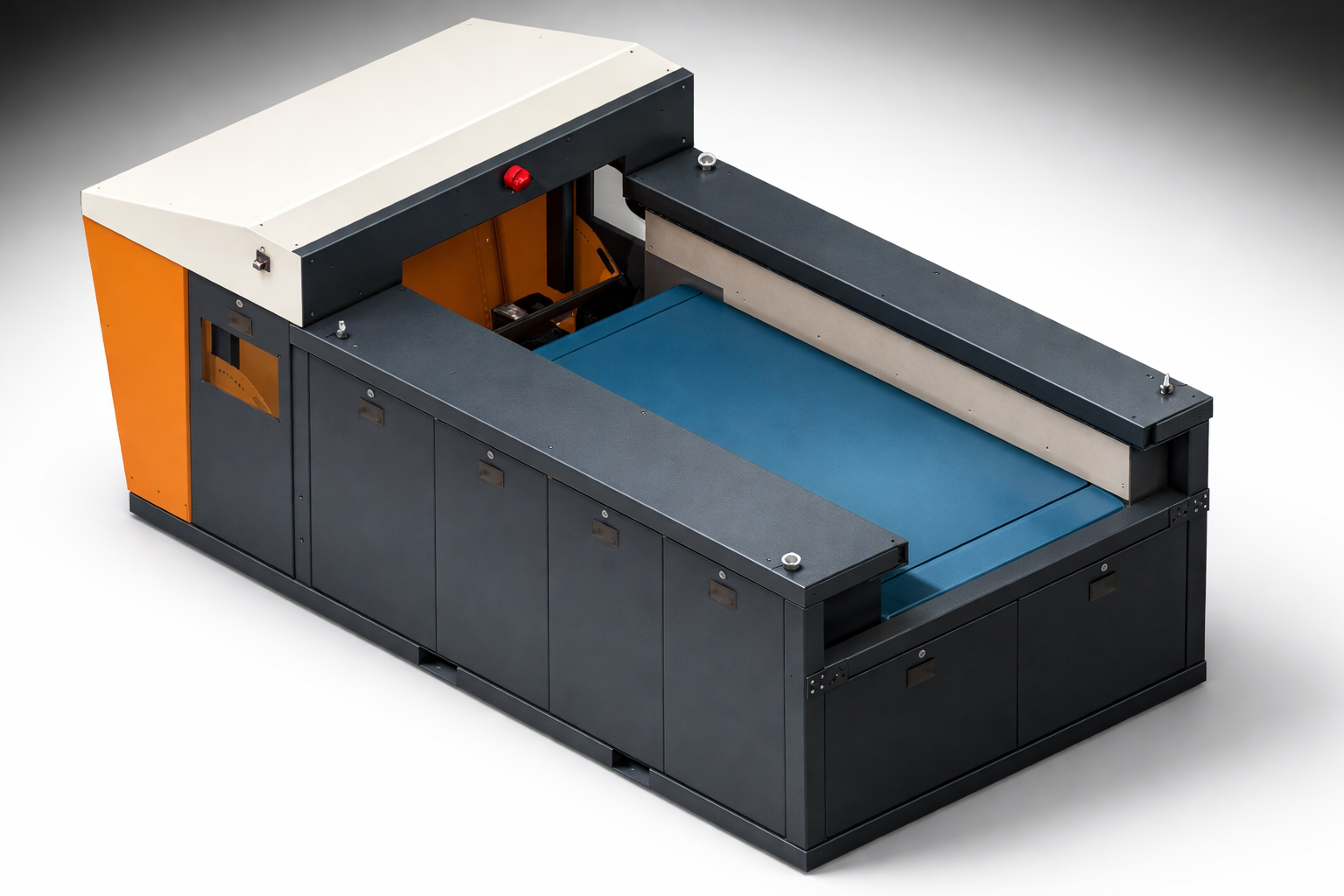

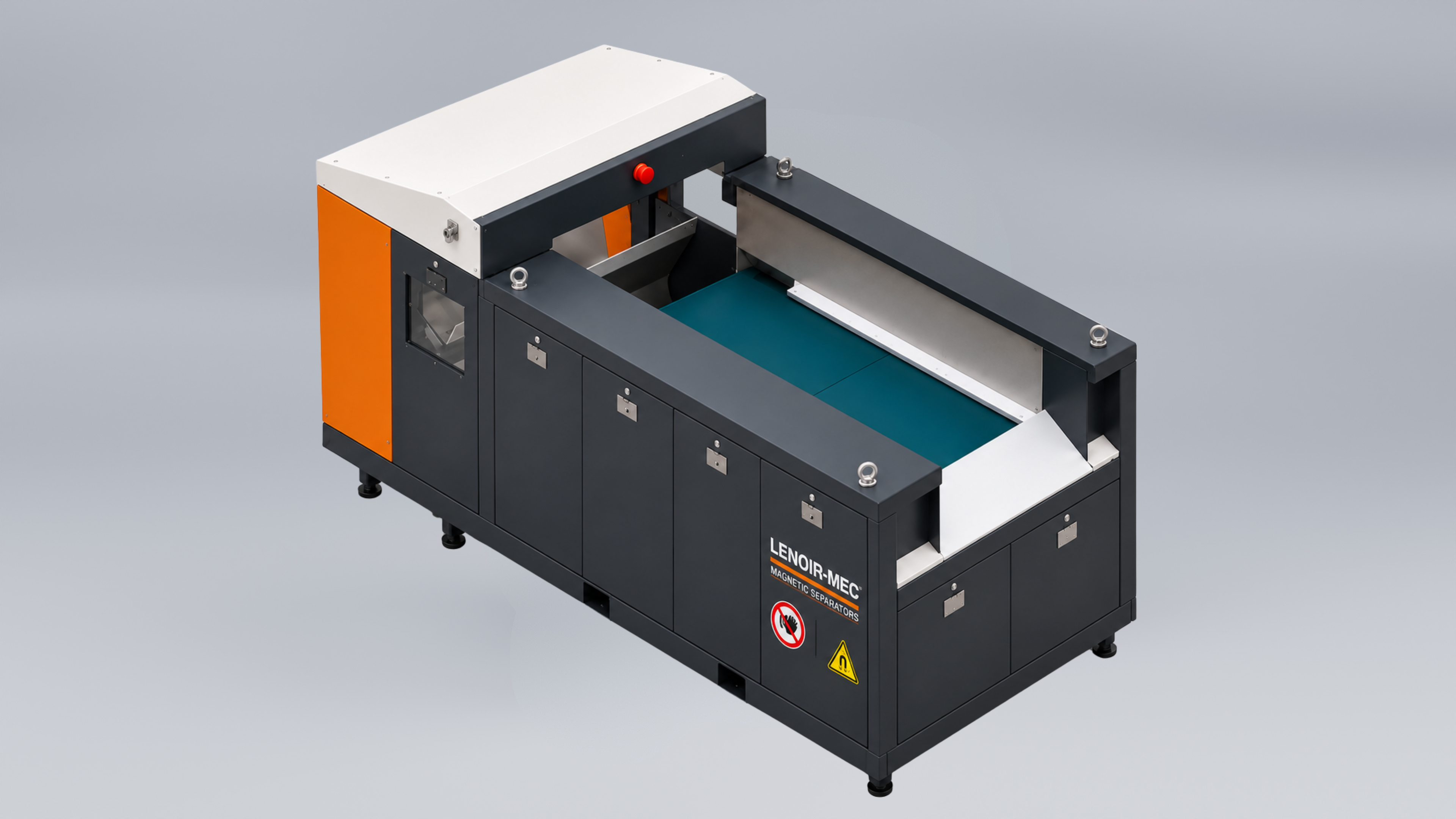

Séparateur à courants de Foucault PELICAN

Ligne de tri par courants de Foucault

En bref

• Le séparateur à courants de Foucault PELICAN récupère automatiquement l’aluminium, le cuivre et le laiton dans les flux de déchets secs en vrac.
• Il s’adresse aux centres de tri, aux opérateurs de recyclage et aux collectivités, notamment pour les DEEE et les mâchefers d’incinération.
• Une caméra thermique surveille la roue polaire (aimants permanents, 5 000 tr/min) et arrête l’installation en cas d’élévation anormale de température.

aimant permanent, Séparateur

• Domaines d’application
• Principes de fonctionnement
• Conseils d’utilisation
• Caractéristiques générales
• Etudes de cas

Domaines d’application

Le séparateur à courants de Foucault PELICAN est conçu pour la récupération automatique de l’aluminium, du cuivre et du laiton dans les flux de déchets secs en vrac. Il s’adresse aux centres de tri, aux opérateurs de recyclage et aux collectivités qui cherchent à valoriser leur flux avec un équipement fiable, sécurisé et économique.

Contrairement aux séparateurs à courants de Foucault standards, le PELICAN possède une caméra thermique qui surveille la zone de la roue polaire en continu et déclenche l’arrêt automatique de l’installation en cas d’élévation anormale de température. Le PELICAN sépare efficacement l’aluminium (canettes, profilés, feuilles), le cuivre et le laiton des fractions inertes (plastique, verre, bois, papier) dans les flux de recyclage sec.

Applications typiques

• Centres de tri de déchets ménagers et industriels
• Retraitement de mâchefers d’incinération (IBA)
• Recyclage de déchets électroniques (DEEE)
• Récupération d’aluminium dans les plastiques mixtes
• Valorisation de résidus de broyage automobile (RBA)
• Purification de flux en sortie

Principes de fonctionnement

Le PELICAN repose sur le principe physique des courants de Foucault : un rotor magnétique à haute vitesse, composé d’aimants permanents, tourne à 5 000 tr/min à l’extrémité de la bande transporteuse et génère un champ magnétique alternatif puissant. Lorsque des pièces d’aluminium, de cuivre ou de laiton traversent ce champ, des courants de Foucault y sont induits. Ces courants génèrent à leur tour un champ magnétique opposé à celui du rotor, créant une force de répulsion qui éjecte les métaux non ferreux sur une trajectoire distincte des matières inertes. Les plastiques, le verre et le bois suivent leur trajectoire naturelle et sont collectés séparément.

Surveillance thermique : sécurité intégrée unique

Le PELICAN est équipé en standard d’une caméra thermique surveillant en continu la zone de la roue polaire. En cas d’élévation anormale de température ou de détection d’un départ de feu, l’installation s’arrête automatiquement. Cette sécurité active protège l’opérateur et l’installation.

Conseils d’utilisation

• Alimenter le PELICAN en couche mince et uniforme sur toute la largeur de la bande. Un alimentateur vibrant (disponible en option) garantit cette distribution et améliore significativement la pureté des fractions d’aluminium, de cuivre et de laiton récupérées.
• Positionner le PELICAN après un overband ou un tambour magnétique pour éliminer d’abord les ferreux. Traiter un flux déjà déferrisé améliore la pureté des non-ferreux récupérés, réduit l’usure de la bande et prolonge la durée de vie du rotor.
• Réaliser une maintenance préventive : Maintenez les performances du rotor et du système d’entraînement par un entretien périodique.
• Le châssis autoporté permet un remplacement rapide sans démontage structurel, minimisant les temps d’arrêt.
• Ne pas dépasser le débit nominal par largeur de passage produit. Une surcharge réduit la qualité de séparation de l’aluminium et du cuivre et augmente l’usure de la bande.

Caractéristiques générales

Le PELICAN est un séparateur à courants de Foucault, disponible en quatre largeurs de passage produit de 650 à 1 200 mm pour s’adapter aux capacités de traitement des centres de tri de taille intermédiaire à grande.

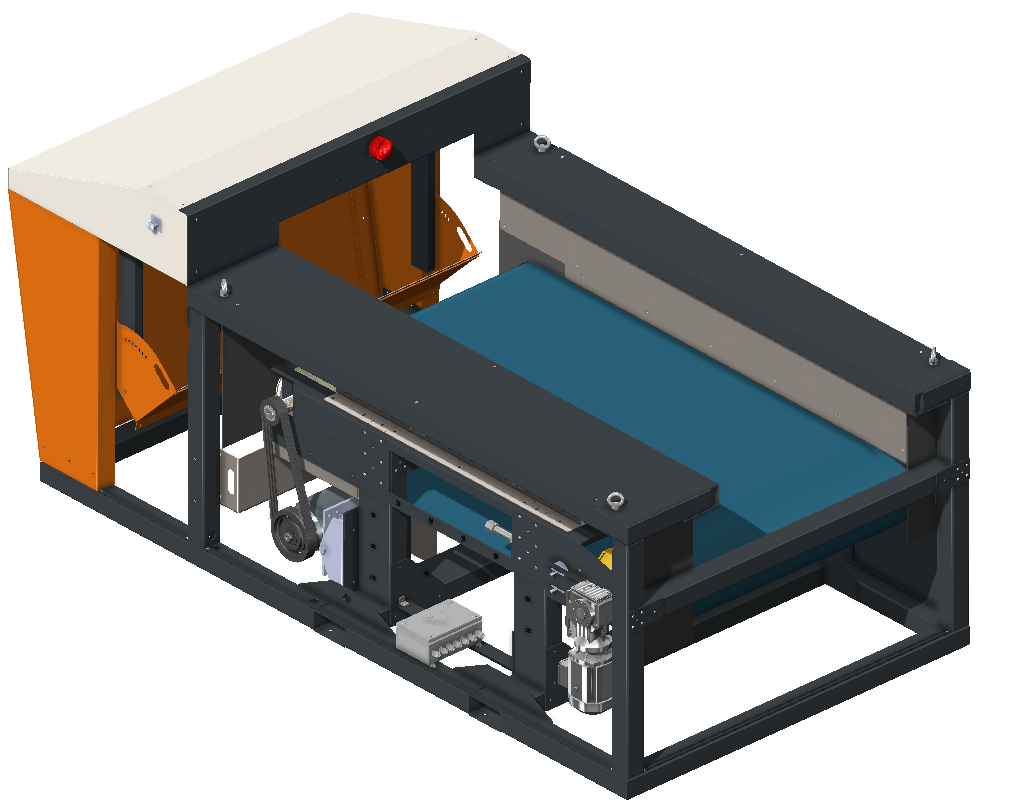

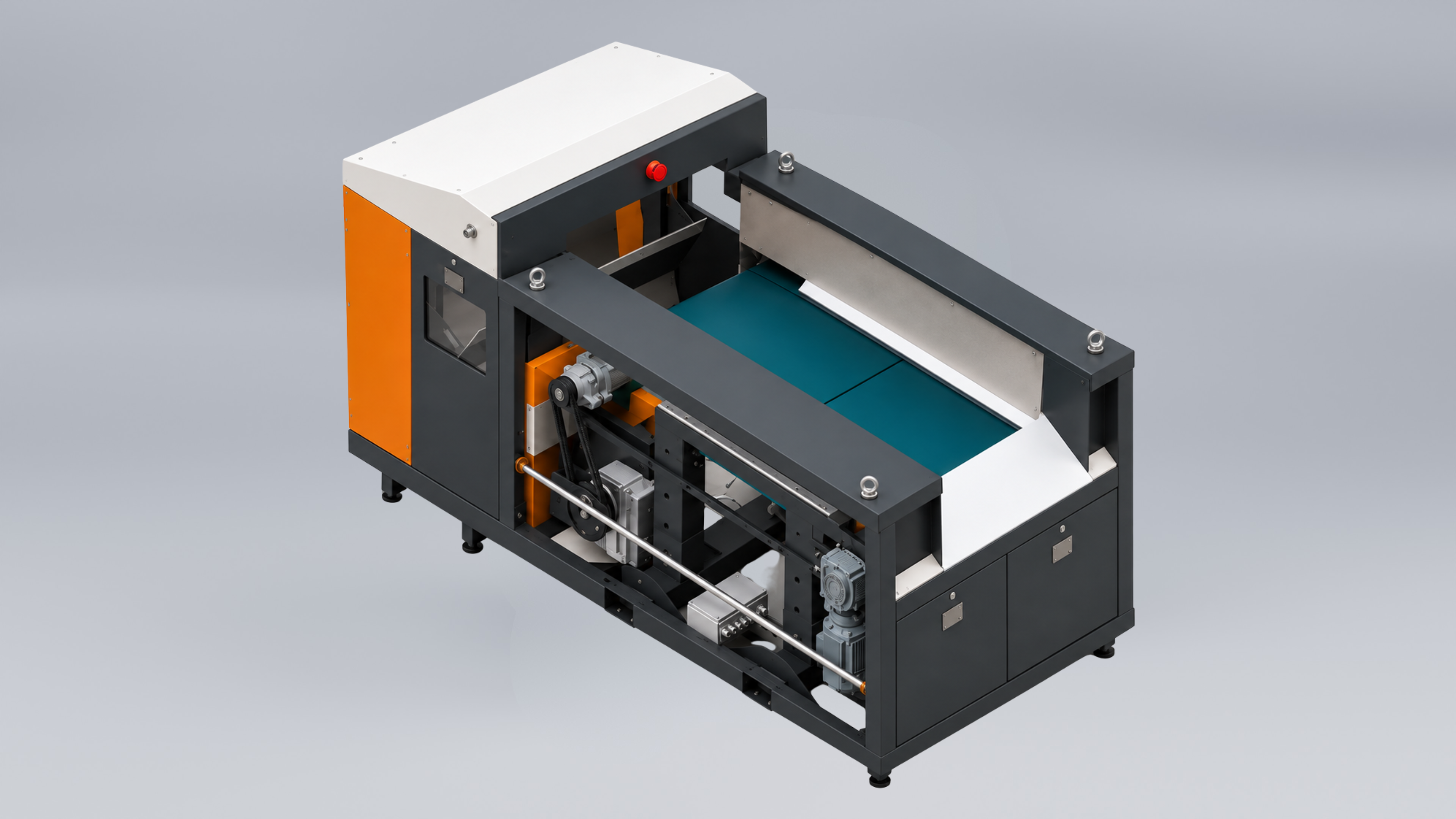

La roue polaire haute performance à 5 000 tr/min assure une force d’éjection optimale des métaux non ferreux. Les rives hautes 400 mm confinent le produit sur la bande et renforcent la sécurité de l’opérateur. La sole en auge garantit l’étanchéité et le guidage précis de la bande transporteuse PVC. Le châssis autoporté facilite le démontage et le remplacement rapide de la bande, réduisant les temps d’arrêt.

L’équipement est livré avec marquage CE conforme à la directive machines. Le réseau SAV Lenoir-Mec garantit une intervention rapide et dispose d’un stock de pièces de rechange dédié pour minimiser les temps d’arrêt sur votre ligne de tri.

Performances et options du séparateur à courants de Foucault PELICAN

Le séparateur magnétique peut être complété par une armoire d’alimentation et de commande AED-RX, un alimentateur vibrant avec châssis, un écran tactile de supervision, une bande en polyuréthane (PU), et une teinte RAL personnalisable.

Concentrique ou excentrique ? Disponible en version concentrique ou excentrique pour éjection améliorée.

Avantages

• Sécurité opérateur renforcée (arrêt automatique en cas d’anomalie)
• Performances optimales à coût maîtrisé
• Maintenance rapide : bande remplaçable sans démontage

Services

• Assistance à la mise en service industrielle
• Intervention rapide du SAV
• Stock de pièces de rechange
• Suivi du parc et vérification périodique des performances

Questions fréquentes

Quels métaux le séparateur PELICAN permet-il de récupérer ?

Le PELICAN récupère automatiquement l’aluminium (canettes, profilés, feuilles), le cuivre et le laiton dans les flux de déchets secs en vrac. Ces métaux sont séparés des fractions inertes comme le plastique, le verre, le bois et le papier.

Quelle est la particularité de sécurité du PELICAN ?

Il est équipé en standard d’une caméra thermique qui surveille en continu la zone de la roue polaire. En cas d’élévation anormale de température ou de départ de feu détecté, l’installation s’arrête automatiquement.

Quelles sont les dimensions et caractéristiques techniques du PELICAN ?

Il est disponible en quatre largeurs de passage produit, de 650 à 1 200 mm. Il comprend une roue polaire à 5 000 tr/min, des rives hautes de 400 mm, une bande transporteuse PVC et un châssis autoporté, et il est livré avec marquage CE conforme à la directive machines.

Quelles options propose le PELICAN ?

Il peut être complété par une armoire d’alimentation et de commande AED-RX, un alimentateur vibrant avec châssis, un écran tactile de supervision, une bande en polyuréthane (PU) et une teinte RAL personnalisable. Il existe en version concentrique ou excentrique pour une éjection améliorée.

Comment utiliser et entretenir le PELICAN pour de bons résultats ?

Il faut l’alimenter en couche mince et uniforme sur toute la largeur de la bande, le placer après un overband ou un tambour magnétique pour retirer d’abord les ferreux, et ne pas dépasser le débit nominal. Une maintenance préventive périodique est recommandée, et le châssis autoporté permet de remplacer la bande rapidement sans démontage structurel.

Données techniques

Caractéristique	Valeur
Hauteur des rives	400 mm
Modèles	Pelican C22 et X39, passages 650, 800, 1 000 et 1 200 mm
Largeur L	de 1 380 à 1 930 mm
Puissance moteur roue polaire	5,5 kW
Puissance motoréducteur bande	2,2 kW
Poids	de 1 680 kg (C22-650) à 2 100 kg (X39-1200)
Longueur hors tout	3 839 mm

Type	Passage produit P (mm)	Largeur L (mm)	Entraxe tambours (mm)	Puissance moteur roue polaire (kW)	Puissance motoréducteur bande (kW)	Poids (kg)
Pelican 650	650	1380	1976	5,5	2,2	1700
Pelican 800	800	1530	1976	5,5	2,2	1800
Pelican 1000	1000	1730	1976	5,5	2,2	1950
Pelican 1200	1200	1930	1976	5,5	2,2	2100
